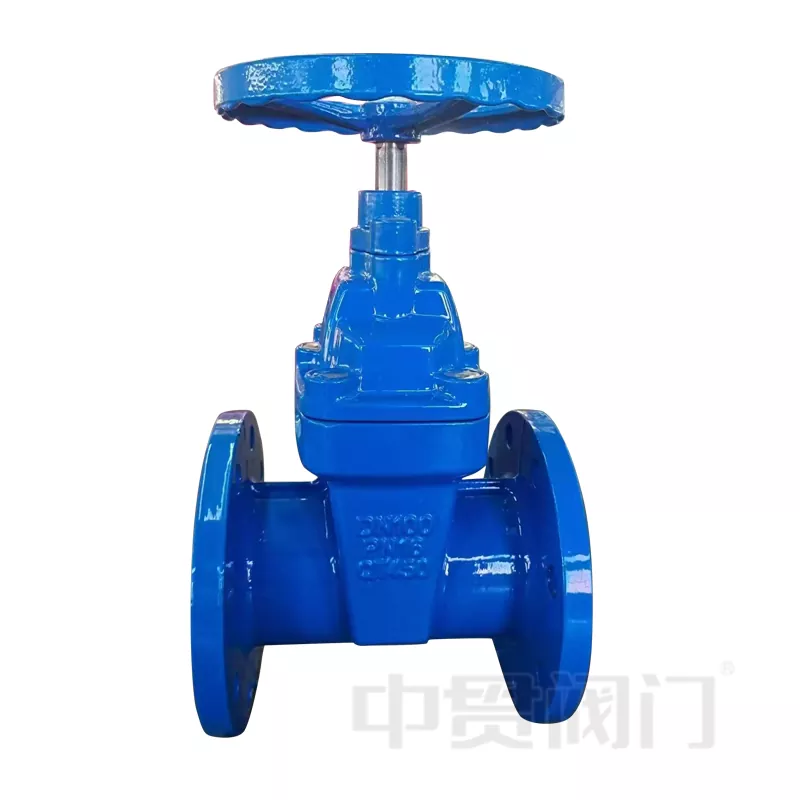

JIS 5k किंवा 10k ब्रास सील गेट वाल्व

चीनी पुरवठादार म्हणून, झोंगगुआन व्हॉल्व्हचे JIS 5k किंवा 10k ब्रास सील गेट वाल्व्ह हे जपानी औद्योगिक मानकांनुसार काटेकोरपणे उत्पादित केलेले गेट वाल्व्ह उत्पादन आहे आणि दक्षिणपूर्व आशियाई बाजारपेठेत मोठ्या प्रमाणावर वापरले जाते. हे उत्पादन JIS B2032 (गेट व्हॉल्व्ह स्टँडर्ड) आणि JIS B2071/JIS B2220 (फ्लँज एंड स्टँडर्ड्स) चे पालन करते आणि प्रामुख्याने पाणी, स्टीम आणि तेल यांसारख्या सामान्य माध्यमांसाठी पाइपिंग सिस्टममध्ये वापरले जाते.

तपशीलवार वर्णन

मानके आणि दबाव रेटिंग

हे JIS 5k किंवा 10k ब्रास सील गेट व्हॉल्व्ह सामान्य JIS पाइपलाइन आवश्यकता पूर्ण करण्यासाठी तयार केले आहे आणि विद्यमान जपानी मानक प्रणालींशी जुळणे सोपे आहे.

डिझाइन मानक:

JIS B2032 (गेट वाल्व)

फ्लँज मानक:

JIS B2220

दबाव वर्ग:

JIS 5K – कमी-दाब प्रणालीसाठी योग्य

JIS 10K - अंदाजे PN16 (1.6 MPa)

नाममात्र आकार श्रेणी:

DN15 - DN600

1/2" - 24"

(वास्तविक आकार श्रेणी उत्पादन क्षमतेवर अवलंबून असते)

तांत्रिक मापदंड

तांत्रिक मापदंड - JIS 5K / 10K ब्रास सील गेट वाल्व

रचना आणि साहित्य वर्णन

JIS 5k किंवा 10k ब्रास सील गेट वाल्व्ह टिकाऊपणा आणि सीलिंग स्थिरतेवर लक्ष केंद्रित करून क्लासिक आणि विश्वासार्ह रचना स्वीकारतो.

• वाल्व बॉडी आणि बोनेट

साहित्य: पितळ किंवा कांस्य (कास्ट कॉपर)

चांगला गंज प्रतिकार

पाणी आणि स्टीम सारख्या गैर-संक्षारक माध्यमांसाठी योग्य

इमारत आणि औद्योगिक प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते

कॉपर मिश्र धातु सीलिंग पृष्ठभाग

पोशाख प्रतिकार सुधारण्यासाठी पर्यायी निकेल-प्लेटेड किंवा क्रोम-प्लेटेड पृष्ठभाग

विशेष कामकाजाच्या परिस्थितीसाठी सॉफ्ट सील पर्याय उपलब्ध (PTFE)

• कनेक्शन आणि ऑपरेशन

Flanged कनेक्शन, JIS मानक पाइपलाइनशी पूर्णपणे सुसंगत

मानक ऑपरेशन: हँडव्हील

पर्यायी: गियरबॉक्स (मोठ्या आकारांसाठी), इलेक्ट्रिक ॲक्ट्युएटर (ऑटोमेशन मागणी)

उत्पादन फायदे

ब्रास मेटल सील डिझाइन

रबर सीलच्या तुलनेत उत्तम उच्च-तापमान प्रतिकार

दीर्घकालीन वापरादरम्यान स्थिर सीलिंग कार्यप्रदर्शन

कमी प्रवाह प्रतिकारance

पूर्ण बोर डिझाइन

कमी दाबाचे नुकसान, उच्च-प्रवाह पाइपलाइनसाठी योग्य

Long सेवा जीवन

पितळ सामग्री स्केलिंग आणि ऑक्सिडेशनला प्रतिकार करते

कमी देखभाल वारंवारता

विस्तृत अनुप्रयोग श्रेणी

पाणी प्रणाली

स्टीम पाइपलाइन

तेल आणि सामान्य औद्योगिक माध्यम

(संक्षारक माध्यमांसाठी, विशेष सामग्री उपचारांची शिफारस केली जाते)

कामाचे तत्व

स्टेम आणि गेट प्लेट वर किंवा खाली चालवण्यासाठी व्हॉल्व्ह हँडव्हील फिरवून चालते:

पूर्णपणे उघडल्यावर, प्रवाह मार्ग सरळ आणि अबाधित असतो

बंद केल्यावर, गळती रोखण्यासाठी तांबे मिश्र धातु सीलिंग पृष्ठभाग घट्ट बसतात

साधी रचना स्थिर ऑपरेशन आणि सुलभ देखभाल सुनिश्चित करते

हे डिझाइन औद्योगिक आणि बिल्डिंग सिस्टममध्ये वारंवार उघडण्यासाठी आणि बंद करण्यासाठी वाल्वला योग्य बनवते.

ठराविक अनुप्रयोग

रासायनिक उद्योग

फार्मास्युटिकल वनस्पती अन्न प्रक्रिया कारखाने

इमारत प्रणाली

HVAC प्रणाली

पाणी पुरवठा आणि ड्रेनेज

ऊर्जा आणि गरम प्रणाली

बॉयलर रूम स्टीम पाइपलाइन

उष्णता विनिमय केंद्रे
