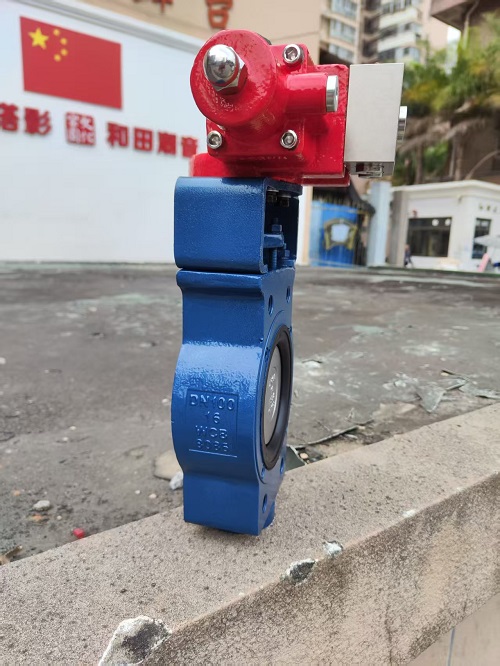

सेमी-लग डब्ल्यूसीबी बॉडी आणि हायड्रॉलिक ॲक्ट्युएटर विक्षिप्त बटरफ्लाय वाल्वसह सीएफ8 डिस्क

सेमी-लग डब्ल्यूसीबी बॉडी आणि हायड्रॉलिक ॲक्ट्युएटर विक्षिप्त बटरफ्लाय व्हॉल्व्हसह सीएफ8 डिस्क हा उच्च-कार्यक्षमता असलेला झडप आहे ज्यासाठी जलद ऑपरेशन, विश्वासार्ह सीलिंग आणि किमान देखभाल आवश्यक असलेल्या अनुप्रयोगांसाठी डिझाइन केलेले आहे. एक अद्वितीय विलक्षण डिझाइन आणि हायड्रॉलिक ॲक्ट्युएटरसह, हा झडप उच्च-विभेदक दाब हाताळण्यासाठी आदर्श आहे, सुरळीत ऑपरेशन आणि विस्तारित सेवा आयुष्य सुनिश्चित करते.

डिझाइन वैशिष्ट्ये:

वाल्व प्रकार: मऊ सीटसह दुहेरी ऑफसेट बटरफ्लाय वाल्व

विलक्षण बटरफ्लाय व्हॉल्व्हमध्ये दुहेरी ऑफसेट डिझाइन आहे, जेथे वाल्व स्टेम अक्ष सीलिंग पृष्ठभाग आणि पाइपलाइन अक्ष दोन्हीमधून ऑफसेट केला जातो. हे नाविन्यपूर्ण डिझाईन हे सुनिश्चित करते की उघडण्याच्या वेळी डिस्क पटकन सीटपासून दूर होते, घर्षण आणि पोशाख लक्षणीयरीत्या कमी करते आणि व्हॉल्व्ह सीलचे सेवा आयुष्य वाढवते.

ऑफसेट डिझाइन:

ऑफसेट डिझाईन डिस्कला कमीत कमी प्रतिकाराने हलवण्याची परवानगी देऊन, सुरळीत ऑपरेशन प्रदान करून आणि यांत्रिक पोशाख कमी करून वाल्वची कार्यक्षमता सुधारते. परिणाम म्हणजे एक झडप जो कमी देखभाल आवश्यक असताना उच्च कार्यक्षमता प्रदान करतो.

सीलिंग प्रणाली:

लवचिक मऊ आसन:

वाल्व एक लवचिक सॉफ्ट सीट वापरतो, सामान्यतः EPDM, NBR, PTFE इत्यादी सामग्रीपासून बनविलेले असते. हे सॉफ्ट सीट डिझाइन उत्कृष्ट लवचिक सीलिंग सुनिश्चित करते, द्विदिश शून्य गळती साध्य करते. हे ANSI वर्ग VI सारख्या कडक सीलिंग मानकांची पूर्तता करते, ज्यामुळे ते औद्योगिक अनुप्रयोगांच्या विस्तृत श्रेणीसाठी अत्यंत विश्वासार्ह बनते.

साहित्य तपशील:

शरीर साहित्य

वाल्व बॉडी WCB कार्बन स्टीलची बनलेली आहे, मजबूत संरचनात्मक अखंडता आणि सामान्य दाबांना उत्कृष्ट प्रतिकार प्रदान करते. ही सामग्री उच्च-मागणी वातावरणात टिकाऊपणा सुनिश्चित करते, उच्च प्रवाह दर किंवा अपघर्षक माध्यम असलेल्या उद्योगांसह.

डिस्क साहित्य

वाल्व डिस्क CF8 स्टेनलेस स्टील (304) पासून तयार केली गेली आहे, जी उत्कृष्ट गंज प्रतिरोधक, उच्च शक्ती आणि टिकाऊपणासाठी ओळखली जाते. चकतीची पॉलिश किंवा लेपित पृष्ठभाग गंज आणि पोशाख विरूद्ध प्रतिकार प्रदान करताना विश्वासार्ह सीलसाठी मऊ सीटशी घट्ट संपर्क सुनिश्चित करते.

कनेक्शन डिझाइन:

अर्ध-लग बॉडी:

या व्हॉल्व्हमध्ये सेमी-लग बॉडी डिझाइन आहे, जे सहजपणे इंस्टॉलेशन आणि वेगळे करणे शक्य करते. सेमी-लग डिझाइनमध्ये टॅप केलेल्या लग होल्सचा समावेश होतो, ज्यामुळे व्हॅफर व्हॉल्व्ह प्रमाणेच थ्रू-बोल्ट वापरून वाल्व स्थापित करणे शक्य होते. या डिझाईनचा मुख्य फायदा म्हणजे पाइपलाइन वेगळे करताना वाल्वला समर्थन देण्याची क्षमता, सिस्टममधून वाल्व पूर्णपणे काढून टाकल्याशिवाय सुलभ देखभाल सुलभ करते.

क्रिया:

हायड्रोलिक ॲक्ट्युएटर:

झडप हायड्रॉलिक ॲक्ट्युएटरने सुसज्ज आहे, जे ऍप्लिकेशनला झटपट झडप ऑपरेशन आवश्यक आहे किंवा उघडण्यासाठी उच्च विभेदक दाब हाताळण्यासाठी उच्च टॉर्क आणि जलद प्रतिसाद देते. तेल आणि वायू पाइपलाइन, रासायनिक प्रक्रिया आणि इतर औद्योगिक अनुप्रयोगांसारख्या उच्च प्रमाणात नियंत्रण आणि कार्यक्षमतेची आवश्यकता असलेल्या प्रणालींसाठी हायड्रॉलिक ॲक्ट्युएटर आदर्श आहे.

हायड्रोलिक एकत्रीकरण:

हा ॲक्ट्युएटर थेट हायड्रॉलिक कंट्रोल सिस्टीममध्ये समाकलित केला जाऊ शकतो, जो अखंड ऑपरेशन आणि वाल्वच्या हालचालीवर अधिक नियंत्रण प्रदान करतो. हे ऑपरेशनल विश्वासार्हता वाढवताना उच्च कार्यक्षमता आणि किमान ऊर्जा वापर सुनिश्चित करण्यासाठी डिझाइन केले आहे.

अर्ज:

पाणी आणि सांडपाणी प्रक्रिया

तेल आणि वायू उद्योग

रासायनिक प्रक्रिया

पॉवर प्लांट्स

HVAC प्रणाली

लगदा आणि कागद उद्योग

फार्मास्युटिकल्स आणि अन्न प्रक्रिया

मुख्य फायदे:

किमान पोशाख आणि झीज: विलक्षण डिझाइन घर्षण कमी करते, सीलचे आयुष्य वाढवते आणि देखभाल आवश्यकता कमी करते.

द्विदिशात्मक शून्य गळती: लवचिक सॉफ्ट सीट डिझाइन दोन्ही दिशांमध्ये लीक-मुक्त ऑपरेशन सुनिश्चित करते.

जलद आणि कार्यक्षम ऑपरेशन: हायड्रॉलिक ऍक्च्युएटरसह, झडप द्रुत प्रतिसाद वेळ देते, उच्च-दाब आणि जलद-अभिनय अनुप्रयोगांसाठी आदर्श.

सुलभ देखभाल: सेमी-लग डिझाइनमुळे नियमित देखभाल दरम्यान झडप काढणे आणि पुन्हा स्थापित करणे, वेळ आणि श्रम खर्च वाचवणे शक्य होते.

गंज प्रतिकार: CF8 स्टेनलेस स्टील डिस्क आणि WCB कार्बन स्टील बॉडी कठोर वातावरणात टिकाऊपणा आणि गंज प्रतिकार सुनिश्चित करतात.

तपशील:
