लेखाचा सारांश

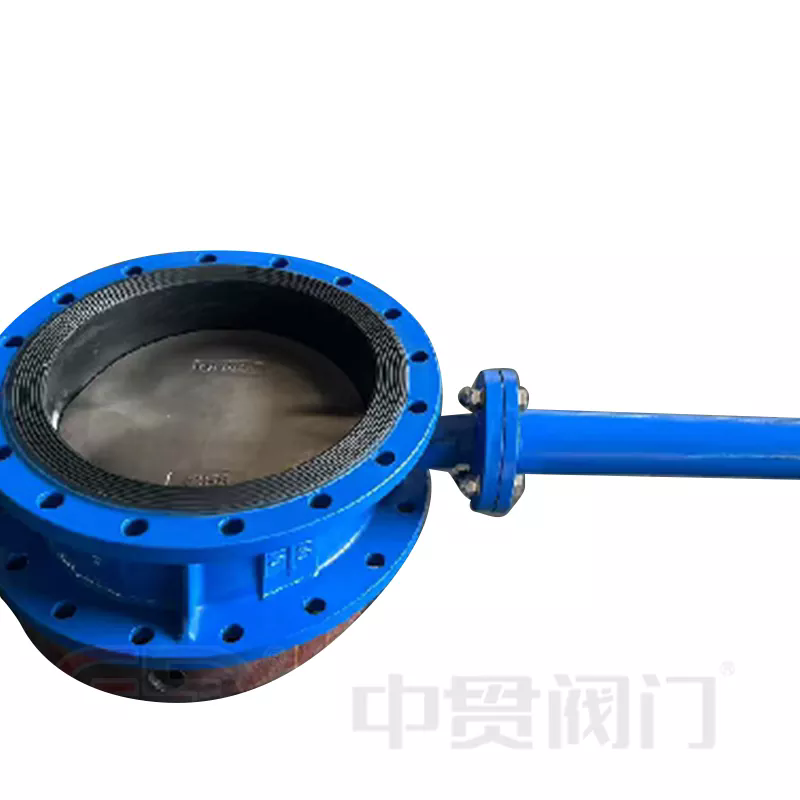

विस्तारित स्टेम बटरफ्लाय वाल्वआधुनिक औद्योगिक पाइपिंग प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते जेथे मानक वाल्व पुरेशी प्रवेशयोग्यता किंवा ऑपरेशनल सुविधा प्रदान करू शकत नाहीत. या व्हॉल्व्हमध्ये एक लांबलचक स्टेम आहे जो ऑपरेटरला वरील इन्सुलेटेड पाइपलाइन, भूमिगत स्थापना किंवा पोहोचण्यास कठीण असलेल्या ठिकाणांवरील प्रवाह नियंत्रित करण्यास अनुमती देतो. हा लेख विस्तारित स्टेम बटरफ्लाय व्हॉल्व्ह कसे कार्य करतो, त्यांचे संरचनात्मक घटक, फायदे, सामान्य अनुप्रयोग आणि औद्योगिक वापरासाठी योग्य व्हॉल्व्ह निवडताना विचारात घेण्याचे महत्त्वाचे घटक स्पष्ट करतो. स्पष्ट तक्ते, संरचित विभाग आणि व्यावहारिक मार्गदर्शन अभियंते, खरेदी संघ आणि देखभाल व्यावसायिकांना हे व्हॉल्व्ह वास्तविक-जगातील ऑपरेशनल आव्हाने कशी सोडवतात हे समजण्यास मदत करतात.
औद्योगिक पाइपिंग सिस्टममध्ये, द्रव प्रवाहाचे नियमन, विलगीकरण आणि निर्देशित करण्यात वाल्व महत्त्वपूर्ण भूमिका बजावतात. उपलब्ध असलेल्या अनेक प्रकारांपैकी, फुलपाखरू वाल्व्ह त्यांच्या कॉम्पॅक्ट डिझाइन, द्रुत ऑपरेशन आणि किमतीच्या कार्यक्षमतेसाठी मूल्यवान आहेत.
तथापि, काही प्रतिष्ठापनांमध्ये, इन्सुलेशन स्तर, भूमिगत पाईप प्लेसमेंट किंवा उन्नत पाइपलाइनमुळे मानक बटरफ्लाय वाल्व सहजपणे ऑपरेट केले जाऊ शकत नाही. अशा परिस्थितीत, अविस्तारित स्टेम बटरफ्लाय वाल्वपसंतीचा उपाय बनतो.
या स्पेशलाइज्ड व्हॉल्व्हमध्ये एक लांब स्टेम आहे जो व्हॉल्व्ह बॉडीच्या पलीकडे विस्तारतो. विस्तारित स्टेम ॲक्ट्युएटर किंवा हँडलला प्रवेशयोग्य राहण्याची परवानगी देतो जरी वाल्व स्वतः कठीण ठिकाणी स्थापित केला जातो. परिणामी, देखभाल आणि ऑपरेशन लक्षणीयरीत्या सुरक्षित आणि अधिक सोयीस्कर बनतात.
उत्पादक जसे कीझोंगगुआनरासायनिक वनस्पती, जल उपचार सुविधा आणि ऊर्जा पायाभूत सुविधांसह औद्योगिक पाइपलाइनच्या मागणीच्या गरजा पूर्ण करण्यासाठी डिझाइन केलेले अभियंता विस्तारित स्टेम बटरफ्लाय व्हॉल्व्ह प्रदान करा.
विस्तारित स्टेम बटरफ्लाय व्हॉल्व्हचे कार्य तत्त्व पारंपारिक बटरफ्लाय वाल्वसारखेच आहे. प्राथमिक फरक वाल्व स्टेमच्या लांबीमध्ये आहे.
वाल्व बॉडीच्या आत, एक गोलाकार डिस्क मध्यवर्ती शाफ्टभोवती फिरते. जेव्हा स्टेम वळते तेव्हा, पाइपलाइनमधून द्रव प्रवाहास परवानगी देण्यासाठी किंवा प्रतिबंधित करण्यासाठी डिस्क फिरते.
ऑपरेशनल प्रक्रियेमध्ये सामान्यत: खालील चरणांचा समावेश होतो:
जेव्हा डिस्क पाइपलाइनच्या समांतर संरेखित केली जाते तेव्हा द्रव मुक्तपणे वाहतो. जेव्हा पाइपलाइनला लंब फिरवले जाते तेव्हा डिस्क पूर्णपणे प्रवाह अवरोधित करते. हे क्वार्टर-टर्न ऑपरेशन जलद आणि कार्यक्षम प्रवाह नियंत्रणास अनुमती देते.
विस्तारित स्टेम हे सुनिश्चित करते की ॲक्ट्युएटर इन्सुलेशन स्तरांवर किंवा जमिनीच्या पातळीच्या वर राहील, ज्यामुळे ऑपरेटर इन्सुलेशन न काढता किंवा पाइपलाइन खोदल्याशिवाय नियंत्रण यंत्रणेत प्रवेश करू शकतात.
विस्तारित स्टेम बटरफ्लाय व्हॉल्व्हमध्ये अनेक प्रमुख घटक असतात जे विश्वासार्ह कामगिरी सुनिश्चित करण्यासाठी एकत्र काम करतात.
| घटक | वर्णन |
| वाल्व बॉडी | मुख्य गृहनिर्माण जे पाइपलाइनला जोडते आणि त्यात अंतर्गत घटक असतात. |
| डिस्क | फिरणारा घटक जो वाल्वमधून द्रव प्रवाह नियंत्रित करतो. |
| विस्तारित स्टेम | एक लांबलचक शाफ्ट जो ॲक्ट्युएटरला वाल्व बॉडीपासून दूर ठेवण्याची परवानगी देतो. |
| आसन | गळती टाळण्यासाठी डिस्क आणि वाल्व बॉडी दरम्यान सीलिंग प्रदान करते. |
| ॲक्ट्युएटर किंवा हँडल | वाल्व्ह चालवण्यासाठी वापरण्यात येणारी बाह्य यंत्रणा. |
| बेअरिंग्ज | स्टेमच्या गुळगुळीत फिरण्यास समर्थन द्या आणि घर्षण कमी करा. |
यांत्रिक सामर्थ्य राखण्यासाठी आणि ऑपरेशन दरम्यान अचूक टॉर्क ट्रांसमिशन सुनिश्चित करण्यासाठी विस्तारित स्टेम काळजीपूर्वक डिझाइन केले आहे.
स्टँडर्ड बटरफ्लाय व्हॉल्व्हच्या तुलनेत विस्तारित स्टेम बटरफ्लाय व्हॉल्व्ह अनेक व्यावहारिक फायदे देतात.
हे फायदे विस्तारित स्टेम बटरफ्लाय व्हॉल्व्ह विशेषतः मोठ्या औद्योगिक प्रणालींमध्ये उपयुक्त बनवतात जेथे प्रवेशयोग्यता आणि विश्वासार्हता महत्त्वपूर्ण आहे.
विस्तारित स्टेम बटरफ्लाय व्हॉल्व्हचा वापर अनेक उद्योगांमध्ये मोठ्या प्रमाणावर केला जातो जेथे पाइपलाइन प्रवेशयोग्यता मर्यादित आहे.
उदाहरणार्थ, डिस्ट्रिक्ट हीटिंग सिस्टममध्ये, उष्णतेचे नुकसान कमी करण्यासाठी पाइपलाइन अनेकदा जाड इन्सुलेशनने झाकल्या जातात. एक मानक झडप इन्सुलेशन थरांच्या खाली गाडला जाईल, ज्यामुळे ऑपरेशन कठीण होईल. एक विस्तारित स्टेम इन्सुलेशनच्या वर नियंत्रण यंत्रणा आणून ही समस्या सोडवते.
खालील सारणी औद्योगिक प्रणालींमध्ये वापरल्या जाणाऱ्या विस्तारित स्टेम बटरफ्लाय वाल्वशी संबंधित सामान्य तांत्रिक मापदंडांचा सारांश देते.
| पॅरामीटर | ठराविक श्रेणी |
| नाममात्र व्यास | DN50 - DN1200 |
| प्रेशर रेटिंग | PN10 – PN25 |
| शरीर साहित्य | डक्टाइल लोह, कार्बन स्टील, स्टेनलेस स्टील |
| डिस्क साहित्य | स्टेनलेस स्टील, कांस्य किंवा लेपित मिश्र धातु |
| आसन साहित्य | EPDM, PTFE, NBR |
| स्टेम विस्तार लांबी | स्थापना खोलीनुसार सानुकूलित |
| ऑपरेटिंग प्रकार | मॅन्युअल, इलेक्ट्रिक ॲक्ट्युएटर, वायवीय ॲक्ट्युएटर |
हे पॅरामीटर्स प्रकल्प आवश्यकता आणि ऑपरेटिंग परिस्थितीनुसार बदलू शकतात.
योग्य वाल्व निवडण्यासाठी विश्वसनीय कार्यप्रदर्शन सुनिश्चित करण्यासाठी अनेक तांत्रिक घटकांचे मूल्यांकन करणे आवश्यक आहे.
झोंगगुआन सारख्या अनुभवी उत्पादकांसोबत काम केल्याने वाल्व कॉन्फिगरेशन पाइपलाइन प्रणालीच्या विशिष्ट अभियांत्रिकी आवश्यकतांशी जुळते याची खात्री करण्यात मदत करू शकते.
बटरफ्लाय व्हॉल्व्ह त्यांच्या कमी देखभाल आवश्यकतांसाठी ओळखले जात असले तरी, नियमित तपासणीमुळे सेवा आयुष्य वाढविण्यात मदत होते.
योग्य स्थापना आणि नियमित देखभाल केल्याने वाल्वची विश्वासार्हता मोठ्या प्रमाणात सुधारते आणि दीर्घकालीन ऑपरेटिंग खर्च कमी होतो.
1. काही बटरफ्लाय व्हॉल्व्हसाठी विस्तारित स्टेम का आवश्यक आहे?
जेव्हा व्हॉल्व्ह बॉडी भूमिगत, इन्सुलेशन लेयर्सच्या आत किंवा पोहोचू शकत नाही अशा ठिकाणी स्थापित केली जाते तेव्हा विस्तारित स्टेम वाल्व ॲक्ट्युएटरला प्रवेशयोग्य राहण्याची परवानगी देते.
2. स्टेम विस्ताराची लांबी सानुकूलित केली जाऊ शकते?
होय. बहुतेक उत्पादक पाइपलाइनची खोली, इन्सुलेशन जाडी आणि ऑपरेशनल आवश्यकतांवर आधारित सानुकूलित स्टेम लांबी प्रदान करतात.
3. विस्तारित स्टेम बटरफ्लाय वाल्व उच्च-तापमान प्रणालीसाठी योग्य आहेत का?
होय, ऑपरेटिंग तापमानाचा सामना करण्यासाठी योग्य साहित्य आणि सीलिंग घटक निवडले असल्यास.
4. मानक बटरफ्लाय वाल्व आणि विस्तारित स्टेम आवृत्तीमध्ये काय फरक आहे?
मुख्य फरक हा लांब स्टेम आहे जो वाल्व डिस्कला ऍक्च्युएटरशी जोडतो, रिमोट किंवा एलिव्हेटेड पोझिशनमधून ऑपरेशन सक्षम करतो.
विस्तारित स्टेम बटरफ्लाय व्हॉल्व्ह औद्योगिक पाइपलाइनसाठी एक प्रभावी उपाय प्रदान करतात जेथे मानक वाल्व सहजपणे प्रवेश करू शकत नाहीत. इन्सुलेशन लेयर्स किंवा अंडरग्राउंड इंस्टॉलेशन्सच्या वरच्या स्टेमचा विस्तार करून, हे वाल्व ऑपरेशन सुलभ करतात, सुरक्षितता वाढवतात आणि देखभालीची जटिलता कमी करतात.
त्यांच्या संक्षिप्त रचना, कार्यक्षम प्रवाह नियंत्रण आणि लवचिक स्थापना पर्यायांसह, विस्तारित स्टेम बटरफ्लाय व्हॉल्व्ह आधुनिक पाइपलाइन अभियांत्रिकीमध्ये महत्त्वपूर्ण भूमिका बजावत आहेत. सारख्या कंपन्यांद्वारे उत्पादित उच्च-गुणवत्तेची उत्पादनेझोंगगुआनमागणी असलेल्या औद्योगिक वातावरणाच्या विस्तृत श्रेणीमध्ये विश्वसनीय कामगिरी सुनिश्चित करण्यात मदत करते.
जर तुम्ही इन्सुलेटेड पाइपलाइन, भूमिगत स्थापना किंवा विशेष प्रवाह नियंत्रण प्रणालींसाठी विश्वासार्ह उपाय शोधत असाल तर आमची अभियांत्रिकी टीम मदत करण्यास तयार आहे.आमच्याशी संपर्क साधाआज कस्टमाइज्ड एक्स्टेंडेड स्टेम बटरफ्लाय व्हॉल्व्ह सोल्यूशन्सबद्दल अधिक जाणून घेण्यासाठी आणि झोंगगुआन तुमच्या प्रोजेक्टला कसे समर्थन देऊ शकतात हे शोधण्यासाठी.
