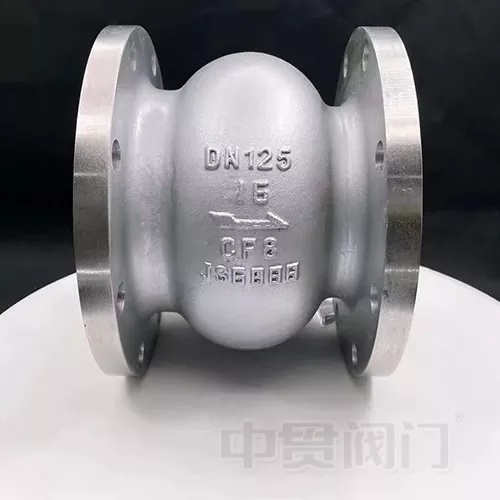

लिफ्ट प्रकार तपासा वाल्व

लिफ्ट टाईप चेक व्हॉल्व्ह एक स्वयंचलित झडप आहे ज्याचे मुख्य कार्य माध्यमाच्या दिशाहीन प्रवाहास अनुमती देणे आणि बॅकफ्लोला प्रतिबंध करणे आहे. हे विविध औद्योगिक आणि नगरपालिका पाइपलाइन प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते आणि सिस्टम दाब स्थिरता आणि उपकरणे सुरक्षितता सुनिश्चित करण्यासाठी एक प्रमुख घटक आहे.Zhongguan झडप, 19 वर्षांपासून वाल्व्हमध्ये तज्ञ असलेला निर्माता, आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करणारे लिफ्ट चेक वाल्व्ह तयार करतो. संपूर्ण चीनमध्ये पुरवठा साखळीच्या फायद्यांचा फायदा घेत, कंपनी विविध ऑपरेटिंग परिस्थितींसाठी योग्य उच्च-गुणवत्तेची सामग्री निवडते, स्ट्रक्चरल तर्कशुद्धता आणि वापर सुलभता संतुलित करते. विशिष्ट ग्राहकांच्या गरजा पूर्ण करण्यासाठी सानुकूलित वैशिष्ट्ये उपलब्ध आहेत.

आमचे लिफ्ट चेक व्हॉल्व्ह उभ्या हलणाऱ्या वाल्व्ह डिस्क संरचनेचा वापर करतात, अनावश्यक डिझाइन काढून टाकतात आणि प्रवाह मार्ग लेआउट ऑप्टिमाइझ करतात. पारंपारिक चेक वाल्व्हच्या तुलनेत, ते अधिक अचूक ओपनिंग आणि क्लोजिंग प्रतिसाद, अधिक स्थिर सीलिंग कार्यप्रदर्शन आणि कमी प्रवाह प्रतिरोधक तोटा देतात. ते पाणी, वाफ, तेल आणि संक्षारक द्रवांसह विविध माध्यमांसाठी योग्य आहेत, ज्यामुळे ते बाजारातील सर्वात किफायतशीर चेक वाल्व्ह बनतात.

उत्पादन कार्य तत्त्व

झोंग्गुआन व्हॉल्व्ह लिफ्ट टाइप चेक व्हॉल्व्ह द्रव दाब आणि यांत्रिक संरचनेच्या समन्वयात्मक प्रभावावर आधारित कार्य करते. हे मॅन्युअल किंवा बाह्य शक्तीशिवाय स्वयंचलित उघडणे आणि बंद करण्याचे नियंत्रण प्राप्त करते. विशिष्ट प्रक्रिया खालीलप्रमाणे आहे:

1. फॉरवर्ड फ्लो: जेव्हा माध्यम पाइपलाइनच्या बाजूने पुढे वाहते तेव्हा द्रवपदार्थाचा दाब वाल्व डिस्कच्या वजनावर आणि स्प्रिंग फोर्सवर मात करतो, व्हॉल्व्ह डिस्कला अनुलंब वरच्या दिशेने ढकलतो, वाल्व सीट आणि व्हॉल्व्ह डिस्क दरम्यान एक गुळगुळीत प्रवाह मार्ग तयार करतो, ज्यामुळे माध्यम सहजतेने जाऊ शकते;

2. रिव्हर्स कट-ऑफ: जेव्हा मध्यम प्रवाह थांबतो किंवा उलट प्रवाहाचा ट्रेंड येतो तेव्हा द्रवपदार्थाचा दाब नाहीसा होतो. स्वतःचे वजन आणि स्प्रिंगच्या पुनर्संचयित शक्तीच्या एकत्रित कृती अंतर्गत, झडप डिस्क वेगाने आणि अनुलंब खाली उतरते, सील मिळविण्यासाठी आणि माध्यमाचा बॅकफ्लो रोखण्यासाठी वाल्व सीटवर घट्ट बसते.

3. स्थिरता हमी: स्प्रिंग-असिस्टेड डिझाइन वाल्व डिस्कच्या बंद होण्याचा वेग वाढवते, वॉटर हॅमर कमी करते आणि व्हॉल्व्ह डिस्क आणि व्हॉल्व्ह सीट यांच्यातील टक्करांमुळे होणारा पोशाख टाळते, उत्पादनाचे आयुष्य वाढवते आणि पाइपलाइन प्रणालीचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करते.

मुख्य उत्पादन वैशिष्ट्ये

आम्ही आमच्या लिफ्ट टाइप चेक व्हॉल्व्हच्या डिझाइन आणि उत्पादनामध्ये अनेक व्यावहारिक तंत्रज्ञानाचा समावेश करून, वास्तविक ऑपरेटिंग परिस्थितींना सातत्याने प्राधान्य देतो. याचा परिणाम खालील मुख्य वैशिष्ट्यांमध्ये होतो जे त्यांना सामान्य समान उत्पादनांपासून वेगळे करतात:

• तंतोतंत उघडणे आणि बंद करणे: रेखीय अक्षीय लिफ्टिंग संरचना जलद उघडणे आणि बंद होण्याचे प्रतिसाद सुनिश्चित करते, जॅमिंग आणि विलंब दूर करते, वॉटर हॅमर प्रभावीपणे काढून टाकते आणि वारंवार पंप स्टार्ट-स्टॉप ऑपरेशनसाठी योग्य बनवते;

• विश्वसनीय सीलिंग: मेटल-इलास्टोमर कंपोझिट सीलिंग पृष्ठभाग डिझाइनचा वापर करून, सीलिंग कार्यप्रदर्शन स्थिर आहे, दीर्घकालीन गळती नियंत्रण 0.01 L/min·m पेक्षा कमी आहे आणि परिधान दर पारंपारिक चेक वाल्वपेक्षा खूपच कमी आहे;

• कमी प्रवाह प्रतिरोध: ऑप्टिमाइझ केलेले प्रवाह चॅनेल डिझाइन मीडिया प्रवाहादरम्यान प्रतिरोधक नुकसान कमी करते, रेट केलेल्या प्रवाहावर 0.15 बारपेक्षा जास्त दबाव कमी होत नाही, ज्यामुळे सिस्टम ऊर्जा संरक्षण आणि वापर कमी होण्यास हातभार लागतो;

• सोयीस्कर देखभाल: मॉड्युलर स्ट्रक्चरल डिझाईन नियमित देखभालीसाठी पाईप फ्लँज वेगळे करण्याची गरज दूर करते. तंत्रज्ञ 90% पेक्षा जास्त देखरेखीचे काम टॉप इंस्पेक्शन पोर्टद्वारे पूर्ण करू शकतात, देखभालीचा वेळ लक्षणीयरीत्या कमी करतात आणि देखभाल खर्च कमी करतात;

• विस्तृत सुसंगतता: विविध दाब, तापमान आणि मीडिया परिस्थितीशी जुळवून घेण्यासाठी साहित्य आणि तपशील सानुकूलित केले जाऊ शकतात, ज्यामध्ये DN15 ते DN300 पर्यंत विविध नाममात्र व्यास आणि 1.6MPa ते 4.0MPa दाब रेटिंग, एकाधिक फील्डच्या खरेदी गरजा पूर्ण करतात.

उत्पादन तांत्रिक फायदे

I. स्ट्रक्चरल डिझाइन फायदे

आमच्या लिफ्ट टाइप चेक व्हॉल्व्हचे स्ट्रक्चरल डिझाइन, 19 वर्षांचा उद्योग अनुभव आणि विविध ऑपरेटिंग परिस्थितींवरील फीडबॅकसह, बहु-आयामी ऑप्टिमायझेशनमधून गेले आहे, परिणामी भिन्न तांत्रिक फायदे आहेत:

लिनियर ओपनिंग आणि क्लोजिंग स्ट्रक्चर: पारंपारिक स्विंग चेक व्हॉल्व्हच्या तुलनेत वाल्व डिस्कसाठी अक्षीय लिफ्टिंग डिझाइनचा वापर केल्याने, ते प्रभावीपणे वॉटर हॅमर काढून टाकते. प्रायोगिक पडताळणी दर्शवते की DN200 पाइपलाइन प्रणालीमध्ये, ते पाण्याच्या हातोड्याच्या दाबातील चढउतार 62% कमी करू शकते, ज्यामुळे पाइपलाइन आणि उपकरणांचे आघातापासून संरक्षण होते;

मॉड्युलर असेंब्ली: व्हॉल्व्ह बॉडी, व्हॉल्व्ह डिस्क, स्प्रिंग आणि इतर घटक मॉड्यूलर डिझाइनचा अवलंब करतात, उच्च असेंबली अचूकता आणि सोयीस्कर पृथक्करण सुनिश्चित करतात. हे केवळ उत्पादन चाचणीच सुलभ करत नाही तर नंतरच्या देखभालीसाठी, देखभालीची अडचण आणि कामगार खर्च कमी करण्यासाठी सुविधा देखील प्रदान करते;

लाइटवेट ऑप्टिमायझेशन: स्ट्रक्चरल मजबुती सुनिश्चित करताना, व्हॉल्व्ह बॉडी वॉल जाडीची रचना उत्पादनाचे वजन कमी करण्यासाठी, वाहतूक आणि स्थापना सुलभ करण्यासाठी ऑप्टिमाइझ केली गेली आहे, तसेच पाइपलाइन लोडचा दाब कमी करून, उच्च उंची आणि मर्यादित जागा यासारख्या विशेष स्थापना परिस्थितींसाठी योग्य बनवते.

II. साहित्य निवडीचे फायदे

झोंग्गुआन व्हॉल्व्ह त्याच्या लिफ्ट टाइप चेक व्हॉल्व्हची टिकाऊपणा आणि अनुकूलता सुनिश्चित करून, वेगवेगळ्या ऑपरेटिंग परिस्थितींवर आधारित योग्य सामग्री निवडण्यासाठी संपूर्ण उत्तर आणि दक्षिण चीनमध्ये त्याच्या एकात्मिक पुरवठा साखळीचा वापर करते. विशिष्ट साहित्य अनुप्रयोग खालीलप्रमाणे आहेत:

नियमित ऑपरेटिंग अटी: QT400-15 डक्टाइल लोह आणि 2Cr13 स्टेनलेस स्टीलचा वापर केला जातो, उच्च किंमत-प्रभावीता, गंज प्रतिकार आणि पोशाख प्रतिरोध, पाणी, स्टीम आणि सामान्य तेल माध्यमांसाठी योग्य आहे.

संक्षारक ऑपरेटिंग परिस्थिती: ZG1Cr18Ni9Ti स्टेनलेस स्टीलचा वापर केला जातो, जो क्लोराईड आयन, नायट्रिक ऍसिड आणि इतर संक्षारक माध्यमांना मजबूत प्रतिकार देतो, जे समुद्रातील पाण्याचे विलवणीकरण, रासायनिक गंज पाइपलाइन आणि इतर परिस्थितींसाठी योग्य आहे.

उच्च तापमान आणि उच्च दाब ऑपरेटिंग परिस्थिती: उच्च-तापमान प्रतिरोधक मिश्र धातु सामग्री वापरली जाते, 300℃ पर्यंत तापमान प्रतिकार आणि 4.0MPa पर्यंत दाब प्रतिरोधक, उच्च-तापमान आणि उच्च-दाब पाइपलाइन प्रणालींसाठी ऊर्जा संयंत्रे, बॉयलर आणि इतर अनुप्रयोगांसाठी योग्य.

मानकांचे पालन सुनिश्चित करण्यासाठी, स्त्रोताकडून उत्पादनाच्या गुणवत्तेची हमी देण्यासाठी, उत्पादनाची आयुर्मान वाढवण्यासाठी, बदलण्याची वारंवारता कमी करण्यासाठी आणि ग्राहकांसाठी दीर्घकालीन खरेदी खर्च कमी करण्यासाठी सर्व सामग्रीची कठोर भौतिक आणि रासायनिक चाचणी केली जाते.

III. उत्पादन प्रक्रियेचे फायदे

आमच्याकडे टियांजिन आणि वेन्झोउ येथे दोन प्रमुख उत्पादन तळ आहेत, प्रगत CNC मशीनिंग आणि चाचणी उपकरणांनी सुसज्ज आहेत. आम्ही प्रत्येक लिफ्ट प्रकार चेक व्हॉल्व्हची सातत्यपूर्ण गुणवत्ता सुनिश्चित करण्यासाठी प्रमाणित उत्पादन प्रक्रिया वापरतो:

प्रिसिजन मशीनिंग: व्हॉल्व्ह सीट्स आणि व्हॉल्व्ह डिस्क्स सारखे प्रमुख घटक सीएनसी लेथवर अचूक मशीन केलेले असतात, उच्च मशीनिंग अचूकता आणि घट्ट सील सुनिश्चित करतात, गळतीचा धोका कमी करतात.

कठोर चाचणी: आम्ही एक सर्वसमावेशक चाचणी प्रणाली स्थापित केली आहे, आगमनानंतर कच्च्या मालाची तपासणी आणि उत्पादनादरम्यान यादृच्छिक तपासणीपासून ते तयार उत्पादनाची हायड्रोस्टॅटिक चाचणी आणि हवाबंदपणा चाचणीपर्यंत. प्रत्येक पायरी मानकांची पूर्तता करते आणि अयोग्य उत्पादनांना कारखाना सोडण्यास सक्त मनाई आहे.

मानकीकृत उत्पादन: आम्ही GB/T 12235-2022 आणि API 6D सारख्या मानकांनुसार उत्पादन करतो, मुख्य प्रवाहातील आंतरराष्ट्रीय वैशिष्ट्यांशी सुसंगतता सुनिश्चित करतो. यामुळे ग्राहकांना विद्यमान उपकरणे बदलणे, खरेदी आणि बदली खर्च कमी करणे सुलभ होते.

उत्पादन अनुप्रयोग परिस्थिती

झोंग्गुआन व्हॉल्व्ह लिफ्ट टाइप चेक व्हॉल्व्ह, त्यांच्या व्यापक अनुकूलतेसह, औद्योगिक, नगरपालिका आणि पर्यावरणीय क्षेत्रांचा समावेश असलेल्या अनेक क्षेत्रांमध्ये पाइपलाइन सिस्टमवर लागू केला जाऊ शकतो. विशिष्ट अनुप्रयोग परिस्थिती खालीलप्रमाणे आहेत:

I. औद्योगिक क्षेत्र

पेट्रोकेमिकल उद्योग: कच्चे तेल, परिष्कृत तेल आणि रासायनिक कच्चा माल वाहतूक करणाऱ्या पाइपलाइनसाठी उपयुक्त, उपकरणे, टाकाऊ पदार्थांचे नुकसान होऊ शकणारे बॅकफ्लो रोखणे आणि उत्पादन सुरक्षितता सुनिश्चित करणे;

उर्जा उद्योग: औष्णिक आणि जलविद्युत निर्मिती प्रणालींमध्ये बॉयलर फीडवॉटर, कूलिंग वॉटर आणि स्टीम पाइपलाइनमध्ये वापरले जाते, मीडियाचा उलट प्रवाह रोखणे आणि जनरेटर युनिट्सचे स्थिर ऑपरेशन सुनिश्चित करणे;

मेटलर्जिकल इंडस्ट्री: मेटलर्जिकल सांडपाणी आणि उच्च-तापमान फ्ल्यू गॅसवर प्रक्रिया करणाऱ्या पाइपलाइनसाठी उपयुक्त, गंजणारा माध्यम आणि विशिष्ट तापमानांना प्रतिरोधक, धातू प्रक्रियांची सुरळीत प्रगती सुनिश्चित करते.

II. महानगरपालिका आणि सार्वजनिक सेवा क्षेत्र

जल उपचार: पाणी पुरवठा आणि ड्रेनेज पाइपलाइन आणि वॉटरवर्क्स आणि सीवेज ट्रीटमेंट प्लांट्सच्या रासायनिक डोसिंग पाइपलाइनमध्ये सांडपाणी बॅकफ्लो आणि स्वच्छ पाणी दूषित होण्यापासून रोखण्यासाठी, जल प्रक्रिया प्रणालीचे स्थिर ऑपरेशन सुनिश्चित करण्यासाठी वापरले जाते.

म्युनिसिपल हीटिंग: गरम पाण्याचा बॅकफ्लो रोखण्यासाठी, स्थिर हीटिंग प्रेशर सुनिश्चित करण्यासाठी आणि हीटिंग कार्यक्षमता सुधारण्यासाठी शहरी केंद्रीकृत हीटिंग पाइपलाइनशी जुळवून घेतले.

बिल्डिंग वॉटर सप्लाय आणि ड्रेनेज: पाइपलाइन प्रेशर चढउतारांमुळे मीडियाचा बॅकफ्लो टाळण्यासाठी, इमारतीचे पाणी आणि अग्निसुरक्षा सुनिश्चित करण्यासाठी पाणीपुरवठा यंत्रणा आणि उंच इमारतींच्या अग्निसुरक्षा पाइपलाइनमध्ये वापरली जाते.

III. विशेष ऑपरेटिंग अटी

समुद्रातील पाण्याचे विलवणीकरण: गंज-प्रतिरोधक स्टेनलेस स्टीलचे बनलेले, समुद्राचे पाणी आणि विलवणीकरण केलेल्या पाण्याच्या वाहतुकीच्या पाइपलाइनसाठी योग्य, उच्च-क्षारता माध्यमांच्या गंजांना प्रतिरोधक, स्थिर विलवणीकरण प्रक्रिया सुनिश्चित करते.

कमी-तापमान ऑपरेटिंग परिस्थिती: सानुकूलित कमी-तापमान अनुकूल उत्पादने, -40℃ ते 0℃ कमी-तापमान वातावरणासाठी योग्य, कोल्ड चेन आणि कमी-तापमान द्रव वाहतूक पाइपलाइनमध्ये वापरली जातात, सामान्य बॅकफ्लो प्रतिबंध कार्य सुनिश्चित करतात.

वारंवार स्टार्ट-स्टॉप ऑपरेटिंग अटी: वारंवार पंप स्टार्ट-स्टॉप असलेल्या पाइपलाइन सिस्टमसाठी अनुकूल केले जाते, जसे की फिरती पाणी प्रणाली आणि आपत्कालीन पाणी पुरवठा प्रणाली, जलद उघडणे आणि बंद करणे, पाण्याचा हातोडा प्रभाव कमी करणे.
