आधुनिक औद्योगिक प्रणालींमध्ये, कार्यक्षमता, सुरक्षितता आणि ऑटोमेशन यापुढे पर्यायी नाहीत - ते आवश्यक आहेत. ही उद्दिष्टे साध्य करण्यात महत्त्वाची भूमिका बजावणारा एक घटक आहेवायवीय क्रियाशील बटरफ्लाय वाल्व. जल उपचार, रासायनिक प्रक्रिया, वीज निर्मिती, अन्न आणि पेय आणि HVAC प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाणारे, या झडपाचा प्रकार विश्वसनीय वायवीय ऑटोमेशनसह साध्या यांत्रिक डिझाइनला जोडतो. त्याचा जलद प्रतिसाद, कॉम्पॅक्ट संरचना आणि कमी देखभाल आवश्यकता यामुळे ऑन-ऑफ कंट्रोल आणि थ्रॉटलिंग ऍप्लिकेशन्स या दोन्हीसाठी प्राधान्य दिले जाते.
हा लेख एक व्यावसायिक, सखोल विहंगावलोकन प्रदान करतोवायवीय क्रियाशील बटरफ्लाय वाल्व, ते कसे कार्य करते, मुख्य फायदे, तांत्रिक मापदंड, निवड मार्गदर्शन आणि निर्णय घेण्यापूर्वी खरेदीदार विचारणारे सामान्य प्रश्न यासह.

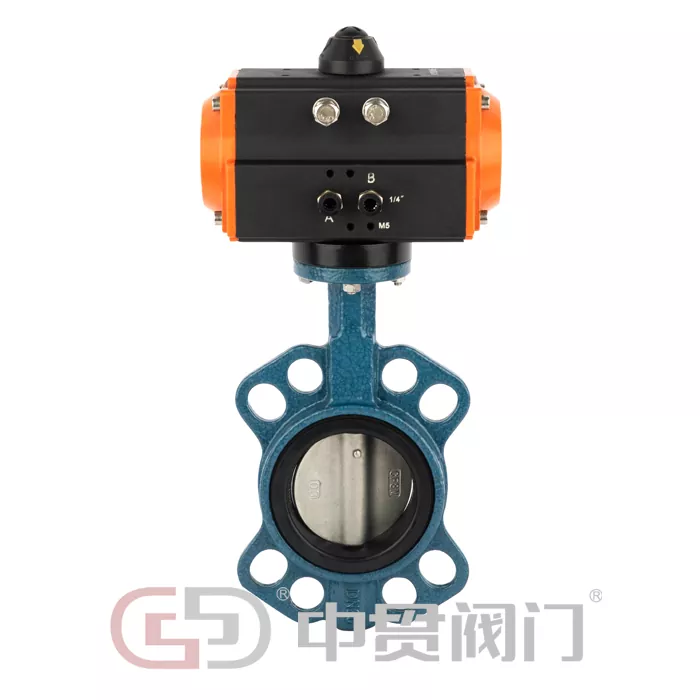

A वायवीय क्रियाशील बटरफ्लाय वाल्वदोन मुख्य भाग असतात: बटरफ्लाय वाल्व बॉडी आणि वायवीय ॲक्ट्युएटर. व्हॉल्व्ह बॉडीमध्ये फिरणाऱ्या शाफ्टवर बसवलेले डिस्क असते. जेव्हा ऍक्च्युएटरला संकुचित हवा पुरवली जाते, तेव्हा ते हवेच्या दाबाला यांत्रिक गतीमध्ये रूपांतरित करते, वाल्व उघडण्यासाठी किंवा बंद करण्यासाठी डिस्कला 90 अंशांनी फिरवते.
खुली स्थिती: डिस्क प्रवाहाच्या दिशेशी संरेखित होते, ज्यामुळे मीडियाला कमीत कमी प्रतिकार करता येतो.
बंद स्थिती: डिस्क प्रवाहावर लंब फिरते, वाल्व सीटच्या विरूद्ध एक घट्ट सील तयार करते.
सिस्टम आवश्यकतांवर अवलंबून, ॲक्ट्युएटर म्हणून कॉन्फिगर केले जाऊ शकतेदुहेरी अभिनय(उघडण्यासाठी आणि बंद करण्यासाठी हवा) किंवाएकल-अभिनय/स्प्रिंग रिटर्न(उघडण्यासाठी हवा, बंद करण्यासाठी स्प्रिंग किंवा उलट), हवा पुरवठा अयशस्वी झाल्यास सुरक्षितता सुनिश्चित करणे.
मॅन्युअल वाल्व्हसाठी मानवी ऑपरेशन आवश्यक आहे, जे स्वयंचलित प्रणालीसह वेग, अचूकता आणि एकत्रीकरण मर्यादित करते. एवायवीय क्रियाशील बटरफ्लाय वाल्वअनेक स्पष्ट फायदे देते:
जलद प्रतिसाद वेळस्वयंचलित प्रक्रिया नियंत्रणासाठी
मजुरीचा खर्च कमी केलाआणि मानवी चूक
सुधारित सुरक्षा, विशेषतः धोकादायक किंवा उच्च-तापमान वातावरणात
सोपे एकत्रीकरणपीएलसी, डीसीएस आणि रिमोट कंट्रोल सिस्टमसह
स्वयंचलित किंवा अर्ध-स्वयंचलित उत्पादन ओळींमध्ये श्रेणीसुधारित करण्याचे लक्ष्य असलेल्या सुविधांसाठी, वायवीय कार्यप्रणाली हा बहुतेकदा सर्वात किफायतशीर उपाय असतो.
आमचेवायवीय क्रियाशील बटरफ्लाय वाल्वटिकाऊपणा, अचूकता आणि आंतरराष्ट्रीय मानके लक्षात घेऊन डिझाइन केलेले आहे. मागणी असलेल्या ऑपरेटिंग परिस्थितीत विश्वासार्ह कामगिरी सुनिश्चित करण्यासाठी प्रत्येक युनिटची चाचणी केली जाते.
कॉम्पॅक्ट आणि लाइटवेट रचना
सुलभ ॲक्ट्युएटर इंस्टॉलेशनसाठी ISO 5211 माउंटिंग पॅड
कमी टॉर्कची आवश्यकता, ॲक्ट्युएटरचा आकार आणि हवेचा वापर कमी करणे
बदलण्यायोग्य वाल्व सीटसह उत्कृष्ट सीलिंग कार्यप्रदर्शन
द्रव आणि वायू दोन्ही माध्यमांसाठी योग्य
अभियंते आणि खरेदीदारांना उत्पादन क्षमता त्वरीत समजण्यास मदत करण्यासाठी खाली एक सरलीकृत तांत्रिक पॅरामीटर सारणी आहे.
| पॅरामीटर | तपशील |
|---|---|
| वाल्व आकार श्रेणी | DN50 - DN600 |
| प्रेशर रेटिंग | Pn10 / lim16 |
| शरीर साहित्य | डक्टाइल लोह, कार्बन स्टील, स्टेनलेस स्टील |
| डिस्क साहित्य | स्टेनलेस स्टील, डक्टाइल लोह (लेपित) |
| आसन साहित्य | EPDM, NBR, PTFE |
| ॲक्ट्युएटर प्रकार | डबल-अभिनय / एकल-अभिनय (स्प्रिंग रिटर्न) |
| ऑपरेटिंग प्रेशर | 0.4 - 0.7 MPa |
| ऑपरेटिंग तापमान | -20°C ते +180°C |
| कनेक्शन मानक | वेफर / लुग / फ्लँग्ड |
| नियंत्रण मोड | ऑन-ऑफ / मॉड्युलेटिंग (पोझिशनरसह) |
हे कॉन्फिगरेशन अनुमती देतेवायवीय क्रियाशील बटरफ्लाय वाल्वस्थिर आणि पुनरावृत्ती करण्यायोग्य कामगिरी राखून विविध औद्योगिक वातावरणाशी जुळवून घेणे.
त्यांच्या अष्टपैलुत्वाबद्दल धन्यवाद,वायवीय क्रियाशील बटरफ्लाय वाल्वअनेक उद्योगांमध्ये मोठ्या प्रमाणावर लागू केले जाते:
पाणी आणि सांडपाणी प्रक्रियाप्रवाह अलगाव आणि नियमन साठी
रासायनिक आणि पेट्रोकेमिकल वनस्पतीसंक्षारक किंवा घातक माध्यम हाताळणे
अन्न आणि पेय प्रक्रियाजेथे स्वच्छता आणि जलद ऑपरेशन आवश्यक आहे
HVAC प्रणालीथंडगार आणि गरम पाण्याच्या नियंत्रणासाठी
पॉवर प्लांट्सथंड पाणी आणि सहायक प्रणालींसाठी
त्यांची साधी रचना त्यांना मोठ्या व्यासाच्या पाइपलाइनसाठी देखील योग्य बनवते जेथे इतर वाल्वचे प्रकार खूप अवजड किंवा महाग असू शकतात.
योग्य निवडत आहेवायवीय क्रियाशील बटरफ्लाय वाल्वअनेक मुख्य घटकांचे मूल्यांकन करणे आवश्यक आहे:
मीडिया प्रकार: पाणी, वायू, तेल किंवा संक्षारक रसायने
तापमान आणि दबाव श्रेणी: त्यानुसार आसन आणि शरीराचे साहित्य जुळवा
वाल्व आकार आणि कनेक्शन प्रकार: वेफर, लुग, किंवा फ्लँग इन्स्टॉलेशन
नियंत्रण आवश्यकता: ऑन-ऑफ कंट्रोल किंवा मॉड्युलेटिंग फ्लो रेग्युलेशन
अयशस्वी-सुरक्षित कार्य: स्प्रिंग रिटर्न आवश्यक आहे की नाही हे ठरवा
हे पॅरामीटर्स तुमच्या सिस्टम आवश्यकतांशी जुळवून, तुम्ही दीर्घकालीन विश्वासार्हता आणि इष्टतम कार्यप्रदर्शन सुनिश्चित करू शकता.
एक सर्वात मोठा फायदावायवीय क्रियाशील बटरफ्लाय वाल्वत्याची कमी देखभाल मागणी आहे. नियमित तपासणीमध्ये सामान्यत: समाविष्ट असते:
हवा पुरवठा दाब आणि हवेची गुणवत्ता तपासत आहे
परिधान करण्यासाठी सील आणि आसनांची तपासणी करणे
ॲक्ट्युएटर प्रतिसाद आणि स्ट्रोक अचूकता सत्यापित करणे
माउंटिंग बोल्ट सुरक्षित राहतील याची खात्री करणे
योग्य स्थापना आणि नियतकालिक तपासणीसह, वाल्वचे सेवा आयुष्य लक्षणीयरीत्या वाढवता येते.
प्रश्न: वायवीय क्रियाशील बटरफ्लाय वाल्व कशासाठी वापरला जातो?
A: वायवीय क्रियाशील बटरफ्लाय व्हॉल्व्हचा वापर स्वयंचलित औद्योगिक पाइपलाइनमधील द्रव आणि वायूंचा प्रवाह नियंत्रित करण्यासाठी किंवा विलग करण्यासाठी केला जातो, जलद प्रतिसाद आणि विश्वासार्ह सीलिंग ऑफर करतो.
प्रश्न: वायवीय क्रियाशील बटरफ्लाय व्हॉल्व्ह इलेक्ट्रिक बटरफ्लाय व्हॉल्व्हपेक्षा कसा वेगळा आहे?
A: वायवीय ॲक्ट्युएटेड बटरफ्लाय व्हॉल्व्ह ऑपरेशनसाठी संकुचित हवा वापरतो, जलद क्रिया आणि धोकादायक वातावरणासाठी चांगली अनुकूलता प्रदान करते, तर इलेक्ट्रिक व्हॉल्व्ह मोटर्स आणि इलेक्ट्रिकल पॉवरवर अवलंबून असतात.
प्रश्न: वायवीय क्रियाशील बटरफ्लाय वाल्व संक्षारक माध्यम हाताळू शकते?
उत्तर: होय, स्टेनलेस स्टील आणि PTFE सारख्या योग्य बॉडी, डिस्क आणि सीट सामग्री निवडून, वायवीय ॲक्ट्युएटेड बटरफ्लाय व्हॉल्व्ह संक्षारक द्रव सुरक्षितपणे हाताळू शकते.
प्रश्न: वायवीय क्रियाशील बटरफ्लाय व्हॉल्व्ह प्रवाह नियमनासाठी योग्य आहे का?
उत्तर: होय, पोझिशनरने सुसज्ज असताना, वायवीय ॲक्ट्युएटेड बटरफ्लाय व्हॉल्व्ह साध्या ऑन-ऑफ ऑपरेशन व्यतिरिक्त अचूक मॉड्युलेटिंग नियंत्रण करू शकते.
झेजियांग झोंगगुआन वाल्व मॅन्युफॅक्चर कं, लि.उच्च-गुणवत्तेच्या औद्योगिक वाल्व्हच्या डिझाइन आणि उत्पादनामध्ये माहिर आहे, यासहवायवीय क्रियाशील बटरफ्लाय वाल्व. काटेकोर गुणवत्ता नियंत्रण, प्रगत उत्पादन प्रक्रिया आणि ग्राहकांच्या गरजांवर भर देऊन, आम्ही जागतिक उद्योगांसाठी विश्वसनीय व्हॉल्व्ह सोल्यूशन्स प्रदान करतो.
तपशीलवार तपशील, सानुकूलित उपाय किंवा तांत्रिक समर्थनासाठी, कृपया मोकळ्या मनानेसंपर्कझेजियांग झोंगगुआन वाल्व मॅन्युफॅक्चर कं, लि.आमची अनुभवी टीम तुमच्या अर्जासाठी योग्य झडप निवडण्यात आणि दीर्घकालीन ऑपरेशनल यशाची खात्री करण्यासाठी तुम्हाला मदत करण्यास तयार आहे.
