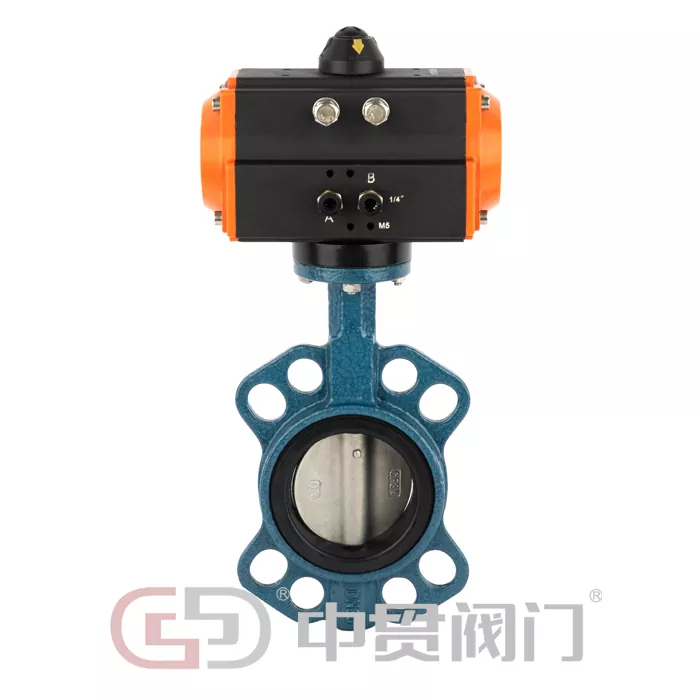

वायवीय क्रियाशील बटरफ्लाय वाल्व

न्युमॅटिक ऍक्च्युएटेड बटरफ्लाय व्हॉल्व्ह हा संकुचित हवेवर चालणारा बटरफ्लाय वाल्व आहे. त्याच्या कोरमध्ये वायवीय ॲक्ट्युएटर आणि वाल्व बॉडी असते. वायवीय ॲक्ट्युएटर वाल्व प्लेटला 90° फिरवण्यास चालवतो, ज्यामुळे पाइपलाइनमधील माध्यमांचा प्रवाह कापून किंवा नियंत्रित करण्याचे कार्य साध्य होते. बटरफ्लाय व्हॉल्व्ह जलद प्रतिसाद आणि सोपे ऑपरेशन देते. हे अचूक नियंत्रणासाठी पोझिशनरसह वापरले जाऊ शकते आणि विविध मीडिया ट्रान्समिशन गरजांना अनुकूल करून, विविध औद्योगिक आणि नगरपालिका पाइपलाइन प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते.

झोंगगुआन व्हॉल्व्हच्या मुख्य उत्पादनांपैकी एक म्हणून, आमचे वायवीय ॲक्ट्युएटेड बटरफ्लाय व्हॉल्व्ह आमच्या बटरफ्लाय व्हॉल्व्ह उत्पादनांची उच्च-गुणवत्तेची परंपरा सुरू ठेवते. कच्च्या मालाच्या खरेदीपासून ते उत्पादन आणि प्रक्रिया आणि नंतर तयार उत्पादन चाचणीपर्यंत, दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी आणि विविध ग्राहकांच्या वास्तविक ऑपरेटिंग शर्तींची पूर्तता करण्यासाठी प्रत्येक पायरी उद्योग मानकांचे काटेकोरपणे पालन करते.

वैशिष्ट्ये

वायवीय ॲक्ट्युएटेड बटरफ्लाय व्हॉल्व्हच्या मूळ संरचनेत तीन मुख्य घटक असतात जे स्थिर वाल्व ऑपरेशन सुनिश्चित करण्यासाठी एकत्रितपणे कार्य करतात. विशिष्ट रचना खालीलप्रमाणे आहे:

• वायवीय ॲक्ट्युएटर: वाल्वचा पॉवर कोर म्हणून, तो एकल-अभिनय आणि दुहेरी-अभिनय प्रकारांमध्ये येतो. ॲल्युमिनियम मिश्र धातुपासून बनविलेले, ते हलके, उच्च-शक्तीचे आहे आणि स्थिर आउटपुट टॉर्क प्रदान करते. हे वाल्व व्यास आणि ऑपरेटिंग परिस्थितीनुसार लवचिकपणे निवडले जाऊ शकते, गुळगुळीत वाल्व प्लेट रोटेशन आणि विश्वसनीय ऑपरेशन सुनिश्चित करते.
• बटरफ्लाय व्हॉल्व्ह बॉडी: व्हॉल्व्ह बॉडी कास्ट आयर्न, कास्ट स्टील किंवा स्टेनलेस स्टील इत्यादीपासून बनलेली असते. फ्लो चॅनेल सुव्यवस्थित करण्यासाठी डिझाइन केलेले आहे आणि आतील भिंत गुळगुळीत आहे, ज्यामुळे द्रव प्रतिरोध प्रभावीपणे कमी होऊ शकतो आणि सिस्टम उर्जेचा वापर कमी होतो; वाल्व प्लेट गोलाकार रचना स्वीकारते आणि सीलिंग कार्यप्रदर्शन सुनिश्चित करण्यासाठी आणि मीडिया गळती रोखण्यासाठी वाल्व सीटशी घट्ट बसते.
• कंट्रोल ॲक्सेसरीज: व्हॉल्व्ह पोझिशनर्स, लिमिट स्विचेस, सोलनॉइड व्हॉल्व्ह आणि इतर ॲक्सेसरीज ग्राहकांच्या गरजेनुसार सुसज्ज केल्या जाऊ शकतात. पोझिशनर्स व्हॉल्व्ह उघडण्याचे अचूक समायोजन साध्य करू शकतात, मर्यादा स्विच वाल्व ऑपरेटिंग स्थितीवर रिअल-टाइम फीडबॅक देऊ शकतात आणि स्वयंचलित नियंत्रण मिळविण्यासाठी ॲक्ट्युएटर्सच्या क्रिया नियंत्रित करण्यासाठी सोलनॉइड वाल्व्हचा वापर केला जातो.

I. ड्राइव्ह आणि नियंत्रण वैशिष्ट्ये

लवचिक ड्राइव्ह पद्धत: एकल-अभिनय किंवा दुहेरी-अभिनय वायवीय ॲक्ट्युएटर वापरतात, ऑपरेटिंग परिस्थितीनुसार निवडता येतात. एकल-अभिनय ॲक्ट्युएटर स्वयंचलितपणे स्प्रिंग फोर्सद्वारे एअर सप्लायमध्ये व्यत्यय आल्यास रीसेट होतात, सिस्टम सुरक्षितता सुनिश्चित करतात.

अचूक आणि सोयीस्कर नियंत्रण: बुद्धिमान पोझिशनरसह सुसज्ज असू शकते, 0% ते 100% पर्यंत उघडण्याचे सतत समायोजन साध्य करण्यासाठी 4-20mA वर्तमान सिग्नल प्राप्त करणे, नियंत्रण अचूकता ±0.5%-±1% पर्यंत पोहोचते, उच्च-परिशुद्धता प्रवाह नियंत्रण परिस्थितीसाठी योग्य.

जलद प्रतिसाद गती: वाल्व स्विचिंग वेळ फक्त 3-10 सेकंद आहे. आणीबाणीच्या शट-ऑफ परिस्थितीसाठी, 1 सेकंदात पूर्णपणे बंद केलेले मॉडेल सानुकूलित केले जाऊ शकते, पारंपारिक इलेक्ट्रिक व्हॉल्व्हपेक्षा खूप श्रेष्ठ, जलद प्रतिसाद आवश्यक असलेल्या ऑपरेटिंग परिस्थितींसाठी योग्य.

II. सीलिंग आणि टिकाऊपणा वैशिष्ट्ये

विश्वसनीय सीलिंग कार्यप्रदर्शन: सॉफ्ट सील किंवा मेटल सील मीडिया वैशिष्ट्यांनुसार निवडले जाऊ शकतात. मऊ सील ANSI वर्ग VI शून्य गळती साध्य करू शकतात, तर मेटल सील ANSI वर्ग IV साध्य करू शकतात, प्रभावीपणे माध्यम गळती रोखू शकतात.

उच्च टिकाऊपणा: व्हॉल्व्ह बॉडी उच्च-गुणवत्तेच्या सामग्रीपासून बनलेली असते आणि व्हॉल्व्ह प्लेटच्या पृष्ठभागावर आवश्यकतेनुसार कठोर मिश्र धातु किंवा सिरॅमिक कोटिंग केले जाऊ शकते, ज्यामुळे ते पोशाख-प्रतिरोधक आणि गंज-प्रतिरोधक बनते. सील उच्च-गुणवत्तेच्या सामग्रीचे बनलेले आहेत, दीर्घ सेवा आयुष्य सुनिश्चित करतात आणि नंतरच्या देखभाल खर्च कमी करतात.

कॉम्पॅक्ट स्ट्रक्चर: आकाराने लहान आणि वजनाने हलके, त्याच व्यासाच्या गेट व्हॉल्व्हच्या फक्त 1/3 ते 1/5 वजनाचे, यासाठी कमी इंस्टॉलेशन जागा आवश्यक आहे, इंस्टॉल करणे सोपे आहे आणि इंस्टॉलेशनचा वेळ आणि खर्च वाचतो.

III. इतर मुख्य वैशिष्ट्ये

कमी प्रवाह प्रतिरोध आणि कमी ऊर्जेचा वापर: पूर्णपणे खुल्या स्थितीत प्रवाह प्रतिरोध गुणांक ≤0.5 आहे, गेट वाल्व्ह आणि ग्लोब वाल्व्हपेक्षा खूपच कमी आहे, उच्च-प्रवाह-दर अनुप्रयोगांसाठी उपयुक्त पंप, पंखे आणि इतर उर्जा उपकरणांचा ऊर्जा वापर प्रभावीपणे कमी करतो.

विस्तृत सुसंगतता: पाणी, वाफ, तेल आणि आम्ल/क्षार द्रावण यांसारख्या विविध माध्यमांशी जुळवून घेण्यायोग्य, कमी तापमान, उच्च तापमान आणि उच्च दाब यांसारख्या विविध ऑपरेटिंग परिस्थितींचा समावेश करून, एकाधिक उद्योगांच्या गरजा पूर्ण करतात.

सुलभ ऑपरेशन: मॅन्युअल (हँडल, वर्म गियर) आणि वायवीय ऑपरेशन दोन्हीला समर्थन देते. जेव्हा हवेचा पुरवठा खंडित होतो तेव्हा आपत्कालीन परिस्थितीत मॅन्युअल ऑपरेशन वापरले जाऊ शकते, ज्यामुळे सिस्टमचे सामान्य ऑपरेशन सुनिश्चित होते.

वारंवार विचारले जाणारे प्रश्न

1. वायवीय सक्रिय बटरफ्लाय वाल्वसाठी आवश्यक हवा पुरवठा दाब काय आहे?

मानक हवा पुरवठा दाब 0.4-0.6 MPa आहे. हे ॲक्ट्युएटर मॉडेल आणि वाल्व व्यासाच्या आधारावर योग्यरित्या समायोजित केले जाऊ शकते. तुमच्या ऑपरेटिंग शर्तींवर आधारित विशिष्ट सल्ल्यासाठी कृपया आमच्या विक्री संघाचा सल्ला घ्या.

2. सॉफ्ट-सील आणि मेटल-सील न्यूमॅटिक ऍक्च्युएटेड बटरफ्लाय व्हॉल्व्हमध्ये कसे निवडायचे?

सॉफ्ट-सील प्रकार (रबर, PTFE) कमी-दाब, सामान्य-तापमान, स्वच्छ माध्यम (जसे की टॅप वॉटर, फूड-ग्रेड फ्लुइड्स) साठी योग्य आहेत, उच्च गळती प्रतिरोध देतात, संभाव्यत: शून्य गळतीपर्यंत पोहोचतात. मेटल-सील प्रकार उच्च-तापमान, उच्च-दाब, कण-युक्त किंवा संक्षारक माध्यमांसाठी (जसे की स्टीम, रासायनिक कच्चा माल) योग्य आहेत, मजबूत तापमान आणि दाब प्रतिकार देतात. ग्राहक त्यांच्या मीडिया वैशिष्ट्ये आणि ऑपरेटिंग आवश्यकतांवर आधारित निवडू शकतात.

3. तुम्ही तुमच्या वायवीय ॲक्ट्युएटेड बटरफ्लाय वाल्वचे मोठ्या-व्यासाचे मॉडेल सानुकूलित करू शकता?

होय. आमचा मानक उत्पादन व्यास DN40-DN1600 आहे. मोठ्या व्यासाच्या वायवीय ॲक्ट्युएटेड बटरफ्लाय वाल्वसाठी, कृपया आमच्या विक्री कार्यसंघाशी संपर्क साधा. उत्पादन ऑपरेटिंग आवश्यकता पूर्ण करते याची खात्री करून आम्ही तुमच्या गरजेनुसार उत्पादन सानुकूलित करू.

4. उत्पादन वॉरंटी कालावधी काय आहे?

आमच्या वायवीय क्रियाशील बटरफ्लाय वाल्वची एक वर्षाची वॉरंटी आहे. वॉरंटी कालावधी दरम्यान, आम्ही मानवी चुकांमुळे उद्भवलेल्या कोणत्याही गुणवत्ता समस्यांसाठी विनामूल्य दुरुस्ती किंवा बदली सेवा प्रदान करू. आम्ही दीर्घकालीन विक्रीनंतर देखभाल समर्थन देखील प्रदान करतो.

5. वायवीय ॲक्ट्युएटेड बटरफ्लाय व्हॉल्व्ह कसे स्थापित करावे आणि त्याची देखभाल कशी करावी?

स्थापनेपूर्वी, वाल्वचे सर्व घटक पूर्ण आणि योग्य मॉडेलचे आहेत आणि वाल्व बॉडीमध्ये कोणत्याही परदेशी वस्तू नाहीत हे तपासा. स्थापनेदरम्यान, वाल्व पाइपलाइनशी संरेखित असल्याची खात्री करा, फ्लँज कनेक्शन सुरक्षित आहे आणि वेल्डिंग दरम्यान सील जाळणे टाळा. दैनंदिन देखरेखीसाठी, झडप स्वच्छ ठेवा, नियमितपणे सीलच्या पोशाखांची तपासणी करा, जीर्ण झालेले भाग त्वरित बदला आणि वाल्व्हचे सुरळीत ऑपरेशन सुनिश्चित करण्यासाठी ट्रान्समिशन भाग नियमितपणे वंगण घालणे. तपशीलवार स्थापना आणि देखभाल सूचना प्रदान केल्या जातील.
