बट वेल्डिंग ही एक वेल्डिंग पद्धत आहे जिथे दोन वर्कपीसचे टोक एकमेकांसमोर ठेवले जातात, एकाच वेळी संपूर्ण पृष्ठभागावर गरम केले जातात आणि घन स्थितीत दोन वर्कपीसमधील अणू बाँडिंगपर्यंत पोहोचण्यासाठी दबाव व्यावहारिक आहे, म्हणून त्यांना एका तुकड्यात जोडले जाते.
तुम्हाला अधिक प्रभावीपणे समजून घेण्यात मदत करण्यासाठी, तुलना अनेक दृष्टीकोनातून सादर केली जाते:
| तुलना आयटम |
बट वेल्डिंग |
सॉकेट वेल्डिंग |
| कनेक्शन पद्धत |
टोकांना फ्लश आणि थेट वेल्डेड केले जाते |
एक टोक दुसऱ्यामध्ये घातले जाते आणि फिलेट बाहेरून वेल्डेड केले जाते |
| पाईप आकार श्रेणी |
सामान्यतः DN50 आणि त्यावरील साठी वापरले जाते |
सामान्यतः DN50 आणि लहान साठी वापरले जाते |
| वेल्ड प्रकार |
बट वेल्ड, पूर्ण प्रवेश |
फिलेट वेल्ड, पूर्णपणे घुसलेले नाही |
| अंतर्गत अंतर |
पायरी नाही, गुळगुळीत आतील भिंत |
अंतर अस्तित्वात आहे, ज्यामुळे माध्यम जमा होऊ शकते किंवा गंज होऊ शकते |
| तपासणी पद्धत |
रेडियोग्राफी (आरटी), उच्च विश्वसनीयता असू शकते |
रेडिओग्राफ (RT), मुख्यतः MT किंवा PT करणे कठीण |
| सामर्थ्य क्षमता |
उच्च दाब, तापमान आणि थकवा भार सहन करण्यास सक्षम |
कमी दाब आणि स्थिर परिस्थितीसाठी योग्य |

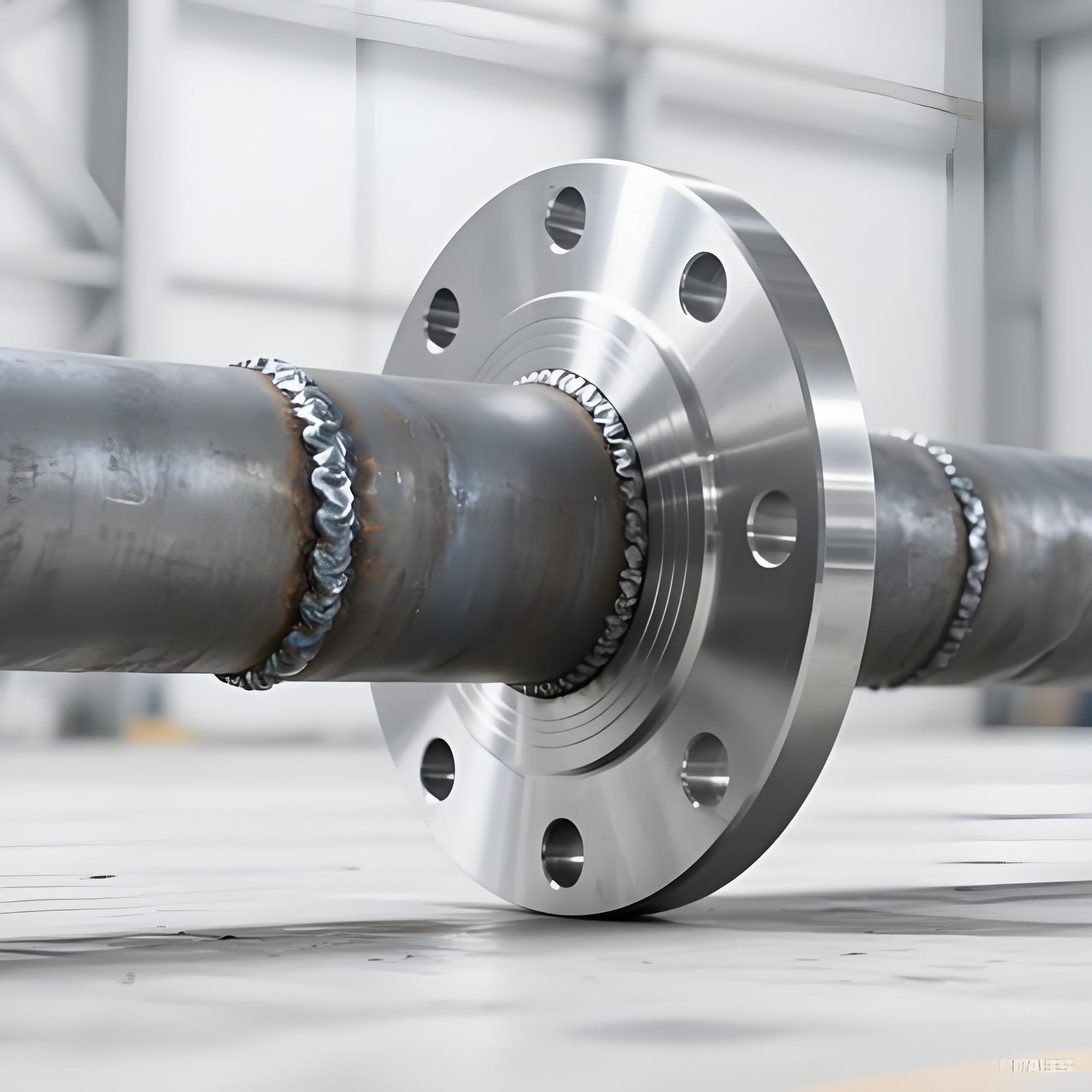

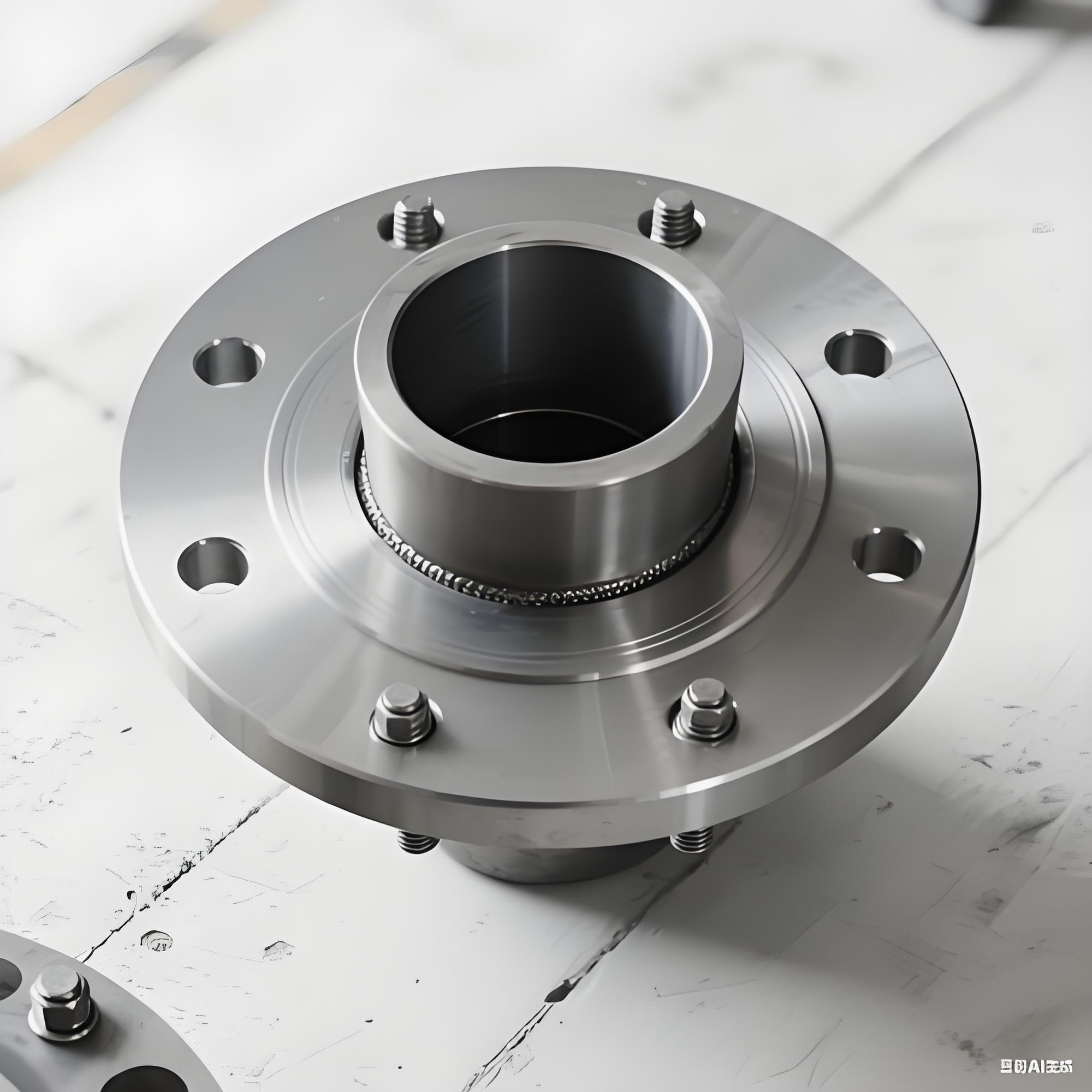

| तुलना आयटम |
बट वेल्डिंग |
Flanged कनेक्शन |
| कनेक्शन निसर्ग |
कायमस्वरूपी, न काढता येण्याजोगा |
काढता येण्याजोगे, देखरेख करणे आणि पुनर्स्थित करणे सोपे आहे |
| सीलिंग पॉइंट |
गॅस्केट सील नाही; वेल्ड स्वतः सील आहे |
गॅस्केट आणि बोल्टवर अवलंबून आहे; संभाव्य गळती बिंदू अस्तित्वात आहेत |
| सेवा अटी |
उच्च तापमान, उच्च दाब, तीव्र तापमान सायकलिंग |
पारंपारिक परिस्थिती, विविध गॅस्केट रेटिंगसह अपग्रेड केले जाऊ शकते |
| स्थापना आणि देखभाल |
कुशल वेल्डर आवश्यक आहे; वेल्डिंग नंतर सुधारणे कठीण |
बोल्ट घट्ट सह जलद विधानसभा; तपासणीसाठी सोयीस्कर |
| वजन आणि जागा |
कॉम्पॅक्ट स्ट्रक्चर, फ्लँज नाही, जागा आणि सामग्री वाचवते |
Flanges अधिक जागा व्यापतात, वजन आणि खर्च जोडतात |
| ठराविक अनुप्रयोग |
मुख्य वाफेच्या ओळी, हायड्रोजन सेवा रेषा, उच्च-तापमान उच्च-दाब वाल्व कनेक्शन |
उपकरणे इंटरफेस, वाल्व किंवा पाईप विभाग ज्यांना नियमितपणे वेगळे करणे आवश्यक आहे |
| तुलना आयटम |
बट वेल्डिंग |
थ्रेडेड कनेक्शन |
| सीलिंग विश्वसनीयता |
अत्यंत उच्च, गळती नाही (वेल्ड आवाज असल्यास) |
कमी, सीलेंट किंवा पीटीएफई टेपवर अवलंबून असते; कंपन अंतर्गत सोडू शकता |
| दाब/तापमान मर्यादा |
अति-उच्च दाब आणि अति-उच्च तापमानासाठी वापरले जाऊ शकते |
मध्यम/कमी दाब आणि सामान्य किंवा मध्यम तापमानापर्यंत मर्यादित |
| कनेक्शन सामर्थ्य |
अविभाज्यपणे जोडलेले, बेस मेटलच्या जवळ ताकद |
थ्रेड रूटवर ताण एकाग्रता |
| स्थापना अडचण |
वेल्डिंग उपकरणे आणि कुशल वेल्डर आवश्यक आहे |
फक्त हाताची साधने हवीत; साइटवर त्वरीत एकत्र केले जाऊ शकते |
| गळतीचा धोका |
वेल्ड आवाज असल्यास जवळजवळ कोणतीही गळती नाही |
तापमान सायकलिंग किंवा कंपनाने हळूहळू गळती होऊ शकते |
एका वाक्यात: बट वेल्डिंग ही सर्वात मजबूत, सर्वात विश्वासार्ह आणि न काढता येण्याजोगी कनेक्शन पद्धत आहे, जी मोठ्या-बोअर, उच्च-तापमान, उच्च-दाब, गळती नसलेल्या गंभीर सेवा परिस्थितींसाठी योग्य आहे.
