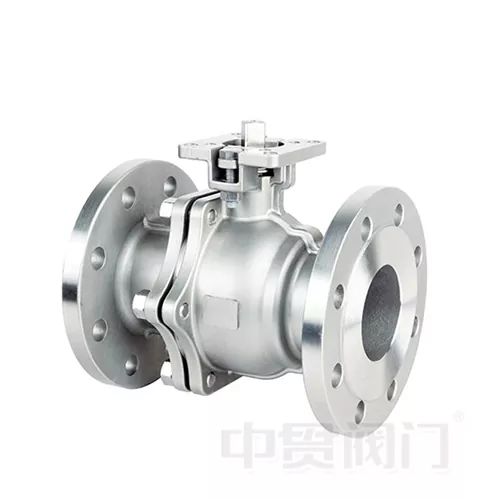

ASME स्टँडर्ड फ्लँज हाय प्लॅटफॉर्म स्टेनलेस स्टील बॉल व्हॉल्व्ह

ASME स्टँडर्ड फ्लँज हाय प्लॅटफॉर्म स्टेनलेस स्टील बॉल व्हॉल्व्ह उच्च दर्जाचे स्टेनलेस स्टील आणि अमेरिकन स्टँडर्ड फ्लँज इंटरफेससह औद्योगिक द्रव नियंत्रण प्रणालींसाठी डिझाइन केलेले आहेत ज्यांना उच्च सीलिंग, गंज प्रतिकार आणि ताकद आवश्यक आहे. त्याचे अनोखे फ्लँज प्लॅटफॉर्म डिझाइन वाल्व स्थापित करणे सोपे करते, तर प्लॅटफॉर्म संरचना स्वयंचलित नियंत्रणाच्या गरजा पूर्ण करण्यासाठी विविध ॲक्ट्युएटरशी जुळवून घेता येते. झोंगगुआन व्हॉल्व्हच्या मुख्य उत्पादनांपैकी एक म्हणून, बॉल व्हॉल्व्ह तेल, वायू, रसायन, अन्न प्रक्रिया आणि जल उपचार उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जाते. उत्कृष्ट सामग्री गुणधर्म आणि नाविन्यपूर्ण प्लॅटफॉर्म डिझाइनसह, ASME मानक फ्लँज उंची प्लॅटफॉर्म स्टेनलेस स्टील बॉल व्हॉल्व्ह कठोर परिस्थितीत विश्वसनीय सीलिंग आणि टिकाऊपणा सुनिश्चित करतात, वापरकर्त्यांना कार्यक्षम द्रव नियंत्रण उपाय प्रदान करतात.

चौकशी पाठवा

उत्पादन वर्णन

ASME स्टँडर्ड फ्लँज हाय प्लॅटफॉर्म स्टेनलेस स्टील बॉल व्हॉल्व्ह हा एक व्यावसायिक दर्जाचा औद्योगिक झडपा आहे जो संक्षारक माध्यम, उच्च तापमान / उच्च दाब परिस्थिती आणि द्रव नियंत्रण प्रणालींमध्ये कडक सीलिंग आवश्यकता हाताळण्यासाठी इंजिनियर केलेला आहे.

वाल्व बॉडी आणि सर्व ओले भाग प्रीमियम स्टेनलेस स्टील (CF8 / CF8M / CF3M उपलब्ध) पासून तयार केले जातात, ASME B16.5 मानक फ्लँजसह पाईपिंग सिस्टमशी सुरक्षित आणि विश्वासार्ह कनेक्शन सुनिश्चित करण्यासाठी. पारंपारिक बॉल वाल्वच्या तुलनेत, अद्वितीयएकात्मिक उच्च-प्लॅटफॉर्म डिझाइनव्हॉल्व्ह बॉडीच्या वर थेट प्रमाणित ISO 5211 माउंटिंग पॅड वैशिष्ट्यीकृत करते, ज्यामुळे अतिरिक्त ब्रॅकेटशिवाय वायवीय, इलेक्ट्रिक किंवा इलेक्ट्रो-हायड्रॉलिक ॲक्ट्युएटर द्रुतपणे स्थापित केले जाऊ शकतात.

च्या मुख्य उत्पादनांपैकी एक म्हणूनZhongguan झडप, हा बॉल व्हॉल्व्ह तेल आणि वायू प्रसार, रासायनिक अणुभट्टी प्रणाली, फूड-ग्रेड सॅनिटरी लाइन्स, फार्मास्युटिकल शुद्ध पाणी प्रणाली, समुद्रातील पाण्याचे विलवणीकरण आणि सागरी बॅलास्ट सिस्टममध्ये मोठ्या प्रमाणावर वापरले गेले आहे. उत्कृष्ट गंज प्रतिकार, बबल-टाइट शून्य-गळती सीलिंग आणि अग्नि-सुरक्षित डिझाइनसह, हे देखभाल वारंवारता आणि मालकीची एकूण किंमत लक्षणीयरीत्या कमी करून दीर्घकालीन स्थिर ऑपरेशन प्रदान करते.

मुख्य तांत्रिक फायदे

1. उत्कृष्ट गंज आणि उच्च-तापमान प्रतिरोध

साहित्य पर्याय: CF8 / CF8M (304 / 316 स्टेनलेस स्टील) किंवा उच्च दर्जाचे CF3M (316L) बनलेले वाल्व बॉडी आणि बॉल. ऑप्टिमाइझ केलेले निकेल, क्रोमियम आणि मॉलिब्डेनम सामग्री सल्फ्यूरिक ऍसिड, हायड्रोक्लोरिक ऍसिड, क्षारीय द्रावण, मीठ स्प्रे आणि विविध सेंद्रिय सॉल्व्हेंट्सना उत्कृष्ट प्रतिकार प्रदान करते.
तापमान श्रेणी: -29°C ते +250°C (उच्च-तापमान पॅकिंग पर्यायांसह +350°C पर्यंत वाढविण्यायोग्य) साठी योग्य. स्टीम लाइन्स, हॉट ऑइल सिस्टीम आणि इतर उच्च-तापमान ऍप्लिकेशन्समध्ये सीलिंग अयशस्वी किंवा शरीर विकृत न करता विश्वसनीयरित्या कार्य करते.
सुसंगत माध्यम: कच्चे तेल, नैसर्गिक वायू, आम्ल/अल्कली द्रावण, समुद्राचे पाणी, फार्मास्युटिकल सॉल्व्हेंट्स, अन्न साहित्य, क्लोरीन युक्त माध्यम इ.

2. बबल-टाइट झिरो लीकेज + फायर-सेफ डिझाइन

लीकेज रेटिंग: ISO 5208 इयत्ता VI (बबल-टाइट) वर चाचणी केली - रेटेड प्रेशरमध्ये दृश्यमान लीकेज नाही. विषारी, ज्वलनशील किंवा उच्च-मूल्य असलेल्या माध्यमांसाठी आदर्श.
फायर-सेफ स्ट्रक्चर: बॉल आणि सीट दरम्यान मेटल-टू-मेटल दुय्यम सीलिंग पृष्ठभाग. सॉफ्ट सीट बर्नआउट झाल्यानंतरही, वाल्व API 607 / ISO 10497 अग्नि-सुरक्षित मानकांची पूर्तता करून मूलभूत शट-ऑफ राखतो.
अँटी-स्टॅटिक डिझाइन: स्टेम आणि बॉलमधील अँटी-स्टॅटिक स्प्रिंग विश्वासार्ह चार्ज डिसिपेशन सुनिश्चित करते, स्थिर बिल्डअपमधून स्फोटाचे धोके दूर करते.

3. एकात्मिक उच्च-प्लॅटफॉर्म संरचना - 5 मिनिटांत ॲक्ट्युएटर माउंटिंग

इंटरफेस मानक: उच्च प्लॅटफॉर्म आयएसओ 5211 ला अनुरूप आहे, वायवीय आणि इलेक्ट्रिक ॲक्ट्युएटरच्या प्रमुख ब्रँडशी थेट जुळतो — सानुकूल ॲडॉप्टर प्लेट्स किंवा ब्रॅकेट आवश्यक नाहीत.
प्रतिष्ठापन कार्यक्षमता: ऑन-साइट ॲक्ट्युएटर माउंटिंगसाठी फक्त बोल्टिंग + स्टेम कपलिंग आवश्यक आहे. पारंपारिक ब्रॅकेट-माउंट केलेल्या वाल्व्हच्या तुलनेत एक व्यक्ती 5 मिनिटांत काम पूर्ण करू शकते, 2/3 प्रतिष्ठापन वेळेची बचत करते.
ऑपरेशनल स्टॅबिलिटी: इंटिग्रेटेड प्लॅटफॉर्म ॲक्ट्युएटर आणि स्टेममधील ट्रान्समिशन अंतर कमी करते, बॅकलॅश कमी करते आणि सायकल लाइफ आणि स्थिती फीडबॅक अचूकता सुधारते.

4. कमी प्रवाह प्रतिरोध आणि उच्च Cv मूल्य – ऊर्जा बचत

फ्लो पाथ डिझाइन: गुळगुळीत अंतर्गत आराखड्यासह पूर्ण-बोर किंवा मानक-बोअर डिझाइन दबाव कमी कमी करते. फुल-बोअर मॉडेल्स सीव्ही व्हॅल्यू जवळजवळ समान-आकाराच्या पाईपप्रमाणेच देतात, मूळ प्रणाली प्रवाह वैशिष्ट्ये जतन करतात.
ऊर्जा बचत: कमी प्रवाह प्रतिरोध म्हणजे पंपिंग ऊर्जा वापर कमी करणे. केमिकल किंवा वॉटर ट्रीटमेंट प्लांटमध्ये 24/7 सतत ऑपरेशनसाठी, वार्षिक विजेची बचत मोठ्या प्रमाणात होऊ शकते.

5. बहु-स्तरीय गळती प्रतिबंध आणि दीर्घ सेवा जीवन

स्टेम सीलिंग: स्प्रिंग-लोडेड प्री-टेन्शनसह व्ही-रिंग पीटीएफई पॅकिंग आपोआप पोशाखची भरपाई करते — वारंवार ग्रंथी घट्ट करण्याची आवश्यकता नाही.
बॉल सपोर्ट: सेल्फ-लुब्रिकेटिंग बुशिंग्ससह फ्लोटिंग किंवा ट्रुनियन-माउंटेड बॉल डिझाइन (आकारानुसार) टॉर्क कमी करते आणि सायकलचे आयुष्य वाढवते. 50,000 स्विचिंग सायकल प्रति GB/T 12237 वर चाचणी केली.

ठराविक अनुप्रयोग आणि उद्योग

उद्योग	विशिष्ट अनुप्रयोग	मूल्य वितरित केले
तेल आणि वायू	कच्च्या तेलाच्या पाइपलाइन, नैसर्गिक वायू गोळा करणे, इंधन भरण्याची केंद्रे, वेलहेड उपकरणे	H₂S गंज प्रतिकार, अग्नि-सुरक्षित, शून्य गळती
केमिकल आणि फार्मास्युटिकल	रिॲक्टर फीड/ डिस्चार्ज, सॉल्व्हेंट ट्रान्सफर, ऍसिड/अल्कली स्टोरेज टाक्या	उच्च गंज प्रतिकार, स्वच्छताविषयक डिझाइन, कोणतेही मृत क्षेत्र नाही
अन्न आणि पेय	रस, बिअर, डेअरी, सरबत ओळी	स्वच्छ करणे सोपे, स्टेनलेस स्टील, अन्न-संपर्क सुरक्षित
पाणी उपचार आणि डिसेलिनेशन	आरओ सिस्टीम, केमिकल डोसिंग युनिट्स, सीवॉटर लिफ्ट पंप डिस्चार्ज	क्लोराईड प्रतिरोध, कमी देखभाल, ऑटोमेशन-तयार
सागरी आणि ऑफशोअर	बॅलास्ट वॉटर सिस्टम, बिल्ज वॉटर, कूलिंग सीवॉटर लाईन्स	मीठ स्प्रे प्रतिरोधक, कॉम्पॅक्ट रचना, कंपन-प्रतिरोधक

सुलभ स्थापना आणि कमी देखभाल

फ्लँज कनेक्शन: ASME B16.5 (वर्ग 150 / 300 / 600) चे पालन करते. मानक पाईप फ्लँजेस थेट फिट — सानुकूल सुधारणा आवश्यक नाही.
द्रुत पृथक्करण: ॲक्ट्युएटर थेट प्लॅटफॉर्मवर बोल्ट केले. मॅन्युअल आपत्कालीन ऑपरेशन किंवा तपासणीसाठी ॲक्ट्युएटर काढून टाकल्याने वाल्व बॉडी किंवा पाइपिंग कनेक्शनवर परिणाम होत नाही.
इन-लाइन मेंटेनन्स: निवडक मॉडेल्स इन-लाइन डिस्सेम्बलीला सपोर्ट करतात (विशिष्ट डिझाइन तपासा) — पाइपलाइनमधून संपूर्ण व्हॉल्व्ह न काढता सीट्स किंवा सील बदला, डाउनटाइम लक्षणीयरीत्या कमी करा.
देखभाल अंतराल: सामान्य परिस्थितीत, पॅकिंग सील आणि ऑपरेटिंग टॉर्कची दर 12 महिन्यांनी तपासणी करा. मीडिया आणि सायकल वारंवारतेनुसार वास्तविक सेवा आयुष्य 5 वर्षांपेक्षा जास्त असू शकते.

तांत्रिक तपशील

पॅरामीटर	मूल्य
शरीर साहित्य	CF8 / CF8M / CF3M (304 / 316 / 316L स्टेनलेस स्टील)
प्रेशर रेटिंग	वर्ग 150 / 300 / 600 (PN16 ~ PN100)
नाममात्र बोर	1/2" ~ 12" (DN15 ~ DN300)
फ्लँज मानक	ASME B16.5 (HG/T 20615 पर्यायी)
शीर्ष माउंटिंग पॅड	ISO 5211 (F05 / F07 / F10, इ.)
गळती रेटिंग	ISO 5208 वर्ग VI (बबल-टाइट)
अग्निसुरक्षा	API 607 / ISO 10497
तापमान श्रेणी	-29°C ~ +250°C (उच्च-तापमान पर्याय +350°C)
सुसंगत मीडिया	पाणी, तेल, वायू, आम्ल, क्षार, सॉल्व्हेंट्स, वाफ इ.
सायकल लाइफ	≥ 50,000 सायकल

उपलब्ध पर्याय

ॲक्ट्युएटर प्रकार: मॅन्युअल वर्म गियर / सिंगल/डबल एक्टिंग न्यूमॅटिक / इलेक्ट्रिक (24V/110V/220V/380V) / इलेक्ट्रो-हायड्रॉलिक
आसन साहित्य: PTFE / RPTFE / PEEK / मेटल हार्ड सील
बॉल ट्रीटमेंट: मिरर पॉलिश / नायट्राइड हार्डनिंग / टंगस्टन कार्बाइड कोटिंग
विशेष पर्याय: लॉकिंग डिव्हाइस / पर्ज पोर्ट / विस्तारित स्टेम / इन्सुलेशन जॅकेट

Zhongguan वाल्व का निवडा?

उत्पादन मानके: ASME, API, ISO, GB/T मानकांचे कठोर पालन. साहित्य प्रमाणपत्रे, दाब चाचणी अहवाल आणि अग्नि-सुरक्षित प्रमाणपत्रे उपलब्ध आहेत.
गुणवत्ता हमी: 100% कारखाना दाब चाचणी + सील चाचणी. प्रत्येक वाल्व्हला निर्दिष्ट पॅरामीटर्स पूर्ण करण्याची हमी दिली जाते.
जलद प्रतिसाद: मानक स्टॉक उत्पादने 24 तासांच्या आत पाठविली जातात. नॉन-स्टँडर्ड / कस्टम ऑर्डर 2-4 आठवड्यांमध्ये वितरित केल्या जातात.
तांत्रिक सहाय्य: आकाराची गणना आणि स्थापना मार्गदर्शनापासून विक्रीनंतरच्या देखभालीपर्यंत संपूर्ण सेवा.
