वेफर-प्रकार कनेक्शन फास्टनिंगची एक पद्धत आहेझडपा(विशेषतःफुलपाखरू झडपा, वाल्व तपासा, इ.) लांब बोल्ट वापरून पाईप फ्लँज दरम्यान. त्याचे परिभाषित वैशिष्ट्य आहे: वाल्वचे स्वतःचे अविभाज्य flanges नाहीत; त्याऐवजी, मध्यभागी व्हॉल्व्ह सुरक्षित करण्यासाठी लांब बोल्ट दोन पाईप्सच्या फ्लँजमधून जातात.
स्पेस सेव्हिंग: वेफर व्हॉल्व्हची लांबी (फेस-टू-फेस डायमेंशन) फ्लँग्ड व्हॉल्व्हच्या 1/3 ते 1/4 आहे.
खर्चात कपात: व्हॉल्व्ह बॉडीवरील दोन अविभाज्य फ्लँजचे फोर्जिंग/मशीनिंग काढून टाकते.
लाइटवेट: उपकरणे उचलल्याशिवाय व्यक्तिचलितपणे हाताळता येतात, विशेषत: मोठ्या व्यासांसाठी (उदा. DN200 आणि त्यावरील).
स्वतंत्रपणे काढले जाऊ शकत नाही: वेफर व्हॉल्व्ह बदलण्यासाठी, दोन्ही पाईप फ्लँज डिस्कनेक्ट करणे आवश्यक आहे (म्हणजे, पाईप वेगळे करणे आवश्यक आहे). म्हणून, ते पाईपच्या डेड-एंडवर किंवा फक्त एका बाजूने प्रवेशयोग्य असलेल्या ठिकाणी वापरले जाऊ शकत नाही.
चांगल्या संरेखनाची आवश्यकता आहे: चुकीचे संरेखित केलेले पाईप फ्लँज वाल्व वळवू शकतात आणि सील निकामी होऊ शकतात.
खूप उच्च दाबासाठी नाही: सामान्यत: कमी ते मध्यम दाबामध्ये वापरले जाते (≤ PN40 / वर्ग 300); अति-उच्च दाब वाल्वचे शरीर विकृत करू शकते.

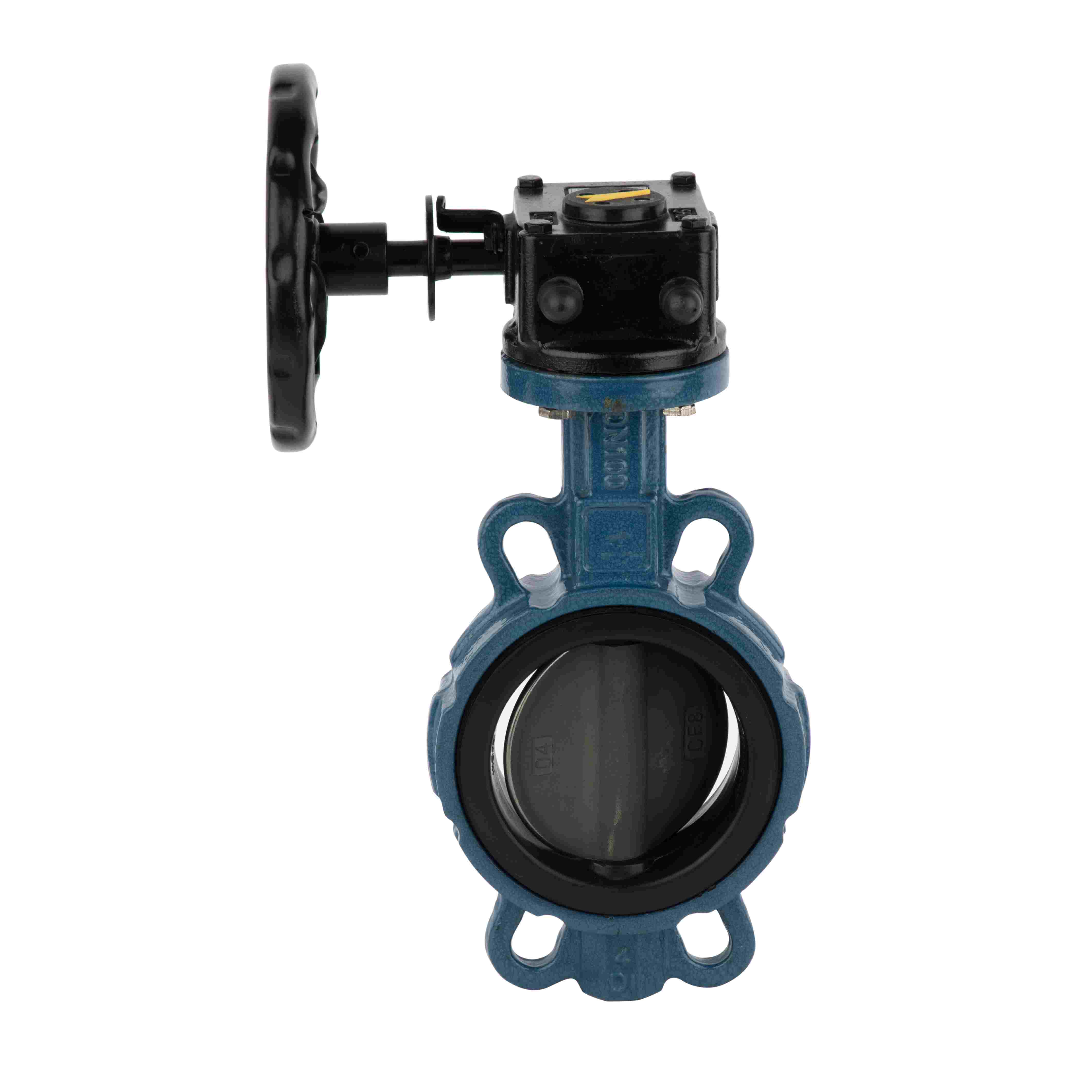

वेफर बटरफ्लाय व्हॉल्व्ह: वॉटर ट्रीटमेंट, एचव्हीएसी, फायर प्रोटेक्शन सिस्टम – कमी किमतीमुळे आणि सुलभ इंस्टॉलेशनमुळे सामान्य.
वेफर चेक वाल्व: बॅकफ्लो प्रतिबंधित करा; स्विंग चेक व्हॉल्व्हपेक्षा खूपच लहान, थेट फ्लँज्समध्ये क्लॅम्प केलेले.
वेफर लाइन केलेले वाल्व्ह: गंज-प्रतिरोधक अनुप्रयोग.
बोल्टची लांबी अचूकपणे मोजली जाणे आवश्यक आहे:
2 × पाईप फ्लँजची जाडी + वाल्व समोरासमोर लांबी + 2 × गॅस्केट जाडी + 2 × नट उंची
संबंधित पाईप फ्लँज मानकांसह (उदा., GB/T 9119, HG/T 20592) योग्य वेफर कनेक्शन मानके (उदा., EN 593, API 609, GB/T 12238) वापरा.
असमान क्लॅम्पिंग टाळण्यासाठी सम बोल्ट टॉर्क लावा, ज्यामुळे डिस्क बाइंडिंग होऊ शकते (बटरफ्लाय व्हॉल्व्हची एक सामान्य समस्या).
वेफर-प्रकार एक कनेक्शन डिझाइन आहे ज्याचे लक्ष्य कमी वजन, कमी खर्च आणि द्रुत स्थापना आहे. हे मूलत: वाल्वला दोन पाईप फ्लँज्समधील "क्लॅम्प्ड घटक" म्हणून हाताळते. निवडीने दबाव रेटिंग, देखभाल प्रवेश आणि काढण्याची वारंवारता विचारात घेतली पाहिजे.
