गेट वाल्व्हऔद्योगिक पाइपलाइन प्रणालींमध्ये प्रवाह नियंत्रण घटक मोठ्या प्रमाणावर वापरले जातात जेथे विश्वसनीय शट-ऑफ, कमीतकमी दाब कमी होणे आणि दीर्घ सेवा आयुष्य आवश्यक आहे. हा लेख गेट वाल्व्ह कसे कार्य करतात, त्यांची संरचनात्मक रचना कार्यक्षमतेवर कसा परिणाम करते आणि तांत्रिक बाबी निवड निर्णयांवर कसा प्रभाव पाडतात हे स्पष्ट करते. हे अभियंते आणि खरेदी व्यावसायिकांनी उपस्थित केलेल्या सामान्य प्रश्नांना देखील संबोधित करते, वास्तविक-जगातील औद्योगिक वापर आणि शोध वर्तन यांच्याशी संरेखित एक संरचित, व्यावहारिक संदर्भ प्रदान करते.
गेट व्हॉल्व्ह हा एक रेखीय-मोशन वाल्व्ह आहे जो प्रवाह नियमनाऐवजी प्रामुख्याने चालू/बंद सेवेसाठी डिझाइन केलेला आहे. कोर यंत्रणेमध्ये एक सपाट किंवा पाचर-आकाराचे गेट असते जे दोन व्हॉल्व्ह सीटच्या दरम्यान अनुलंब हलते. जेव्हा पूर्णपणे उघडले जाते, तेव्हा गेट प्रवाहाच्या मार्गावरून पूर्णपणे मागे घेतला जातो, ज्यामुळे द्रव कमीत कमी प्रतिकाराने जाऊ शकतो. बंद केल्यावर, गेट खाली उतरून आसनांवर घट्ट सील बनवते, प्रभावीपणे प्रवाह थांबवते.
हे डिझाइन तत्त्व गेट व्हॉल्व्हला पूर्ण-बोअर प्रवाह आणि क्वचित ऑपरेशनची आवश्यकता असलेल्या अनुप्रयोगांसाठी विशेषतः योग्य बनवते. थ्रॉटलिंग व्हॉल्व्हच्या विपरीत, गेट व्हॉल्व्ह पूर्णपणे उघडल्यावर अशांतता आणि क्षरण कमी करतात, ज्यामुळे प्रणालीचे दीर्घ आयुष्य आणि कमी उर्जा कमी होण्यास हातभार लागतो.

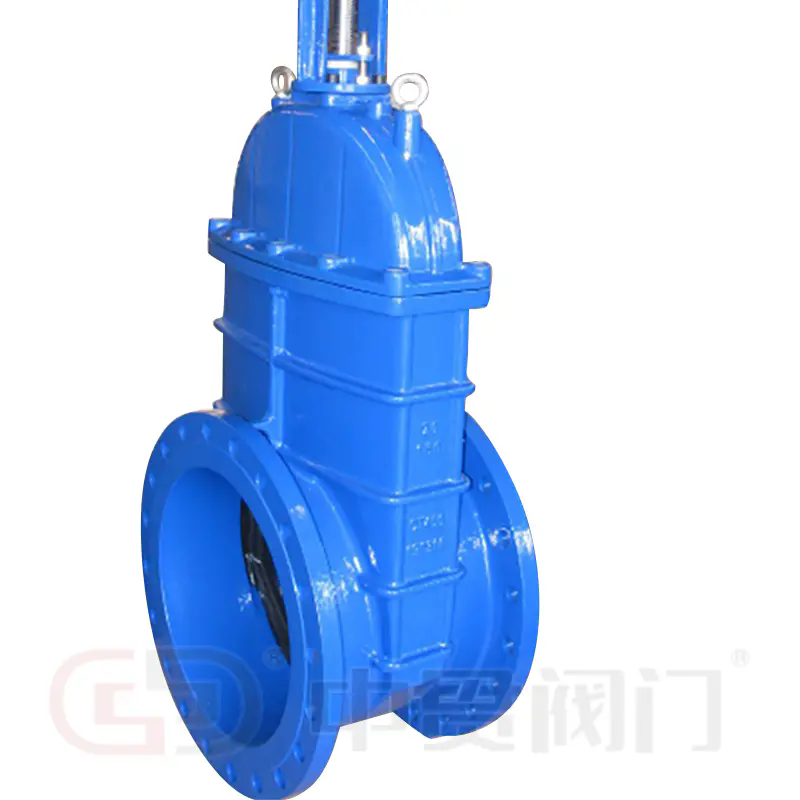

स्ट्रक्चरल दृष्टीकोनातून, सामान्य गेट वाल्व्ह कॉन्फिगरेशनमध्ये वाढत्या स्टेम आणि नॉन-राइजिंग स्टेम डिझाइन समाविष्ट आहेत. राइजिंग स्टेम गेट व्हॉल्व्ह व्हिज्युअल पोझिशनची पुष्टी देतात, तर नॉन-राइजिंग स्टेम डिझाईन्स मर्यादित उभ्या क्लिअरन्ससह इंस्टॉलेशन्समध्ये प्राधान्य देतात. अंतर्गत, गेट व्हॉल्व्ह घन वेज, लवचिक वेज किंवा समांतर स्लाइड गेट्स वापरू शकतात, प्रत्येक दाब, तापमान आणि मीडिया वैशिष्ट्यांवर आधारित निवडले जातात.
दिलेल्या प्रणालीमध्ये गेट वाल्व्हच्या योग्यतेचे मूल्यांकन करण्यासाठी तांत्रिक बाबी समजून घेणे आवश्यक आहे. हे पॅरामीटर्स सीलिंग विश्वसनीयता, ऑपरेशनल सुरक्षितता आणि दीर्घकालीन टिकाऊपणावर थेट प्रभाव पाडतात.
| पॅरामीटर | वर्णन | औद्योगिक महत्त्व |
|---|---|---|
| नाममात्र व्यास (DN) | वाल्वचा अंतर्गत रस्ता आकार | पाइपलाइनचे परिमाण आणि प्रवाह आवश्यकता यांच्याशी सुसंगतता सुनिश्चित करते |
| प्रेशर रेटिंग (पीएन/क्लास) | कमाल स्वीकार्य कामकाजाचा दबाव | सिस्टम प्रेशर परिस्थितीत सुरक्षित ऑपरेशन निर्धारित करते |
| शरीर साहित्य | सामान्यतः कास्ट लोह, कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु | गंज प्रतिकार, सामर्थ्य आणि तापमान सहिष्णुता परिभाषित करते |
| आसन साहित्य | मेटल-टू-मेटल किंवा सॉफ्ट-सिटेड डिझाइन | सीलिंग कार्यप्रदर्शन आणि पोशाख प्रतिकार प्रभावित करते |
| ऑपरेटिंग तापमान | किमान आणि कमाल स्वीकार्य तापमान | उच्च-तापमान किंवा क्रायोजेनिक प्रणालींमध्ये वाल्व अखंडता सुनिश्चित करते |
| कनेक्शन समाप्त करा | Flanged, थ्रेडेड, वेल्डेड | प्रतिष्ठापन पद्धती आणि देखभाल सुलभतेवर परिणाम होतो |
सिस्टम डिझाइन परिस्थितींसह या पॅरामीटर्सचे अचूक संरेखन अयशस्वी होण्याचा धोका कमी करते आणि जीवनचक्र खर्च अनुकूल करते. उच्च-दाब किंवा उच्च-तापमान वातावरणात, सामग्रीची निवड आणि आसन रचना विशेषतः गंभीर बनतात.
गेट वाल्व्ह त्यांच्या साध्या रचना आणि विश्वासार्ह बंद-ऑफ क्षमतेमुळे उद्योगांच्या विस्तृत श्रेणीमध्ये वापरले जातात. पाणी प्रक्रिया आणि नगरपालिका पुरवठा प्रणालींमध्ये, गेट व्हॉल्व्ह सामान्यतः मुख्य वितरण ओळींमध्ये स्थापित केले जातात जेथे पूर्ण प्रवाह क्षमता आणि कमी डोके कमी होणे आवश्यक असते.
तेल आणि वायू क्षेत्रात, गेट वाल्व्ह अपस्ट्रीम, मिडस्ट्रीम आणि डाउनस्ट्रीम ऑपरेशन्समध्ये लागू केले जातात. उच्च दाब आणि तापमान हाताळण्याची त्यांची क्षमता त्यांना कच्च्या तेलाच्या पाइपलाइन, रिफायनिंग युनिट्स आणि स्टोरेज सुविधांसाठी योग्य बनवते. API आणि ASME सारखी औद्योगिक मानके सहसा या वातावरणात त्यांची रचना आणि चाचणी नियंत्रित करतात.
वीज निर्मिती सुविधा बॉयलर फीडवॉटर सिस्टम, स्टीम लाइन आणि कूलिंग सर्किट्समधील गेट व्हॉल्व्हवर अवलंबून असतात. येथे, थर्मल सायकलिंग आणि अपघर्षक माध्यमांना तोंड देण्याच्या क्षमतेसाठी मेटल-सीटेड गेट वाल्व्हला प्राधान्य दिले जाते. केमिकल प्रोसेसिंग प्लांट गेट व्हॉल्व्हचा वापर करतात जेथे रासायनिक सुसंगतता आणि घट्ट शट-ऑफ आवश्यक असते.
या सर्व उद्योगांमध्ये, सुसंगत आवश्यकता म्हणजे प्रवाह मोड्यूलेशनऐवजी विश्वासार्ह अलगाव, योग्य वाल्व पोझिशनिंग आणि ऑपरेशन पद्धतींचे महत्त्व अधिक मजबूत करणे.
गेट व्हॉल्व्ह निवडणे हे दबाव, तापमान, माध्यम प्रकार आणि क्रिया वारंवारता यासह ऑपरेटिंग परिस्थितीच्या स्पष्ट आकलनासह सुरू होते. ओव्हरस्पेसिफिकेशन अतिरिक्त लाभाशिवाय किंमत वाढवते, तर अंडरस्पेसिफिकेशन ऑपरेशनल जोखीम सादर करते.
देखभाल पद्धती स्टेम थ्रेड्सची नियतकालिक तपासणी, पॅकिंग अखंडता आणि आसन स्थिती यावर लक्ष केंद्रित करते. गेट व्हॉल्व्ह थ्रॉटलिंगसाठी डिझाइन केलेले नसल्यामुळे, कंपन आणि सीटचे नुकसान टाळण्यासाठी सेवेदरम्यान अर्धवट उघडणे टाळले पाहिजे.
कार्यप्रदर्शन मूल्यमापनात अनेकदा हायड्रोस्टॅटिक चाचणी, सीट लीकेज चाचणी आणि कमिशनिंग दरम्यान मितीय तपासणी समाविष्ट असते. सेवा जीवनात, टॉर्क आवश्यकतांचे निरीक्षण करणे आणि सीलिंग कार्यप्रदर्शन पोशाख किंवा चुकीचे अलाइनमेंटचे प्रारंभिक संकेत प्रदान करते.
प्रश्न: प्रवाह नियंत्रणामध्ये गेट वाल्व्ह बॉल वाल्व्हपेक्षा वेगळे कसे आहे?
A: गेट व्हॉल्व्ह गेट वाढवण्यासाठी किंवा कमी करण्यासाठी रेखीय गती वापरतो, जेव्हा उघडे आणि कमीतकमी दाब कमी होते तेव्हा पूर्ण-बोअर प्रवाह प्रदान करतो. बॉल व्हॉल्व्ह रोटेशनल मोशनचा वापर करतो आणि जलद ऑपरेशनसाठी अधिक योग्य आहे, परंतु डिझाइनच्या आधारावर उच्च प्रवाह प्रतिरोध सादर करू शकतो.
प्रश्न: दीर्घकालीन विश्वासार्हता सुनिश्चित करण्यासाठी गेट वाल्व कसे स्थापित केले जावे?
A: सिस्टम ऑपरेशन दरम्यान गेट व्हॉल्व्ह पूर्णपणे उघडे किंवा पूर्णपणे बंद स्थापित केले पाहिजेत, पाईपलाईन सेंटरलाइनसह संरेखित केले पाहिजेत आणि बाह्य ताण टाळण्यासाठी समर्थित असावे. स्टेमचे योग्य अभिमुखता आणि टॉर्क वैशिष्ट्यांचे पालन करणे आवश्यक आहे.
प्रश्न: औद्योगिक प्रणालींमध्ये गेट वाल्व्ह किती वेळा राखले जावे?
A: देखरेखीची वारंवारता ऑपरेटिंग परिस्थितीवर अवलंबून असते, परंतु नियमित तपासणीची शिफारस केली जाते, विशेषत: उच्च-तापमान किंवा संक्षारक वातावरणात. नियमित सायकलिंगमुळे स्टेम जप्ती आणि पॅकिंगचा ऱ्हास टाळण्यास मदत होते.
गेट व्हॉल्व्ह त्यांच्या संरचनात्मक साधेपणामुळे, पूर्ण-प्रवाह क्षमता आणि विश्वसनीय शट-ऑफ कार्यक्षमतेमुळे औद्योगिक द्रव नियंत्रणातील एक मूलभूत घटक आहेत. जेव्हा तांत्रिक मापदंड, अनुप्रयोग परिस्थिती आणि देखभाल पद्धती योग्यरित्या संरेखित केल्या जातात, तेव्हा गेट वाल्व्ह दीर्घ सेवा आयुष्य आणि अंदाजे ऑपरेशन प्रदान करतात.
उत्पादन मानके विकसित होत असताना आणि भौतिक तंत्रज्ञान विकसित होत असताना, गेट वाल्व्ह वाढत्या मागणी असलेल्या ऑपरेटिंग वातावरणाशी जुळवून घेतात.Zhongguan झडपव्यावहारिक उद्योगाच्या गरजा पूर्ण करताना आंतरराष्ट्रीय मानकांची पूर्तता करण्यासाठी इंजिनियर केलेले गेट वाल्व्ह सोल्यूशन्स वितरीत करण्यावर लक्ष केंद्रित करते.
अतिरिक्त तांत्रिक तपशील, अनुप्रयोग मार्गदर्शन किंवा प्रकल्प-विशिष्ट समर्थनासाठी,आमच्याशी संपर्क साधाझोंगगुआन व्हॉल्व्ह उत्पादने तुमच्या पाइपलाइन प्रणालीमध्ये आत्मविश्वासाने आणि कार्यक्षमतेने कशी समाकलित केली जाऊ शकतात यावर चर्चा करण्यासाठी.
