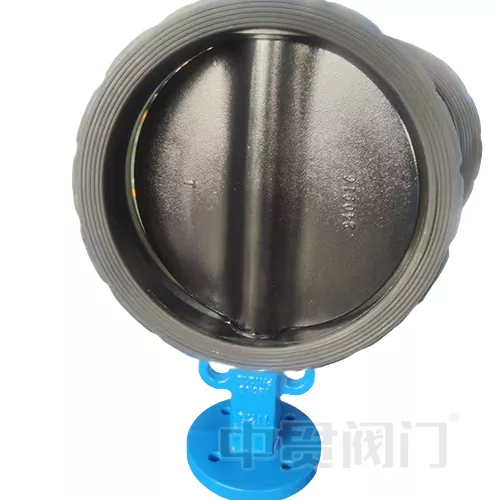

EN593 डिझाइन मानक फुलपाखरू वाल्व्ह

युरोपमधील औद्योगिक वाल्व्हच्या क्षेत्रात एक महत्त्वपूर्ण तपशील म्हणून, EN593 डिझाइन मानक धातू फुलपाखरू वाल्व्हच्या डिझाइन, उत्पादन आणि चाचणीसाठी एक पद्धतशीर चौकट प्रदान करते. हा लेख मानकांच्या मुख्य आवश्यकतांचे सखोल विश्लेषण करेल आणि औद्योगिक परिस्थितींमध्ये हे मानक (एन 5 3 Design डिझाइन मानक फुलपाखरू वाल्व) पूर्ण करणार्‍या फुलपाखरू वाल्व्हच्या तांत्रिक फायद्याचे अन्वेषण करेल.

EN593 मानकांची मुख्य वैशिष्ट्ये

EN593 युरोपियन कमिटी फॉर स्टँडर्डायझेशन (सीईएन) द्वारे विकसित केले गेले होते आणि ते अलगाव, नियमन आणि नियंत्रण कार्ये कव्हर करणार्‍या, फ्लॅन्जेड किंवा बट-वेल्ड पाइपलाइन सिस्टममधील मेटल फुलपाखरू वाल्व्हच्या डिझाइनला लागू आहे. त्याच्या तांत्रिक हायलाइट्समध्ये हे समाविष्ट आहे:

दबाव आणि आकार श्रेणी:

1. नाममात्र दबाव (पीएन): 2.5 ते 40 बार; अमेरिकन मानक ग्रेड (वर्ग): 150 ते 300;

2. नाममात्र व्यास (डीएन): डीएन 20 ते डीएन 2400, जास्तीत जास्त 2.4-मीटर व्यासाच्या डिझाइन (डीएन 2400) च्या समर्थनासह;

3. विशेष अनुप्रयोग (जसे की प्रक्रिया नियंत्रण) EN1349 आणि EN60534-2-1 पूरक मानकांचा संदर्भ आवश्यक आहे.

साहित्य आणि संरचनात्मक आवश्यकता:

1. झडप शरीर गंज-प्रतिरोधक धातूचे बनलेले असणे आवश्यक आहे (जसे की कार्बन स्टील, स्टेनलेस स्टील किंवा ड्युप्लेक्स स्टील) आणि एन 10204 मटेरियल प्रमाणपत्र पूर्ण करा;

2. झडप स्टेम आणि फुलपाखरू प्लेटमध्ये टॉर्शनल सामर्थ्य असणे आवश्यक आहे आणि वाल्व सीट सील मऊ सील (ईपीडीएम/एफकेएम) किंवा मेटल-टू-मेटल हार्ड सीलमध्ये रुपांतरित करणे आवश्यक आहे;

3. ग्लोबल इंटरचेंजिबिलिटी सुनिश्चित करण्यासाठी फ्लॅंज कनेक्शन परिमाण काटेकोरपणे एन 558 मानकांचे अनुसरण करा.

कामगिरी चाचणी वैशिष्ट्ये:

1. सीलिंग चाचणी: आयएसओ 5208 मानकांनुसार, शून्य गळती रेट केलेल्या दाबाच्या 1.1 पट प्राप्त केली जाते;

2. ऑपरेटिंग टॉर्क सत्यापन: अ‍ॅक्ट्यूएटर स्थापित झाल्यानंतर, ते 1000 ओपनिंग आणि क्लोजिंग सायकल चाचण्या उत्तीर्ण होणे आवश्यक आहे आणि टॉर्क चढउतार म्हणजे 5%;

3. प्रेशर सामर्थ्य चाचणी: वाल्व्ह बॉडीने पीएन प्रेशरच्या 1.5 पट हायड्रोस्टॅटिक प्रेशर टेस्टचा प्रतिकार न करता 3 मिनिटांसाठी 3 मिनिटांसाठी सहन करणे आवश्यक आहे

ORONEN593 डिझाइन मानक फुलपाखरू वाल्व या मानकांचे कठोरपणे अनुसरण करा, जर आपल्याला इतर मानकांची पुष्टी आवश्यक असेल तर कृपया आमच्याशी संपर्क साधा.

तांत्रिक फायदे

तांत्रिक फायदे:

EN593 मानक (EN593 डिझाइन मानक फुलपाखरू वाल्व) चे पालन करणारे फुलपाखरू वाल्व खालील परिस्थितींमध्ये चांगले कार्य करते:

कठोर माध्यमांची अनुकूलता:

1. हालर, पीटीएफई किंवा मेटल प्लेटिंगसह फुलपाखरू प्लेटच्या पृष्ठभागास अनुकूलित करून, ते मजबूत acid सिड, उच्च-तापमान स्टीम आणि अपघर्षक ग्रॅन्युलर मीडिया 13 सहन करू शकते;

२. उदाहरणार्थ, डीएन १00०० वाल्व पेट्रोकेमिकल प्लांटच्या सल्फर रिकव्हरी सिस्टममध्ये बर्‍याच काळासाठी 150 ℃ आणि पीएन 16 अटींवर एच 2 एस गंजला प्रतिकार करू शकते.

उच्च-कार्यक्षमता सीलिंग डिझाइन:

1. द्विभाषिक सीलिंग स्ट्रक्चर (डबल विलक्षण किंवा ट्रिपल विक्षिप्त) उघडण्याचे आणि बंद करण्याचे घर्षण कमी करते आणि वाल्व सीटचे आयुष्य वाढवते;

2. सॉफ्ट सील वाल्व सीटची गळती पातळी वर्ग सहावा (बबल-स्तरीय सील) पर्यंत पोहोचते आणि हार्ड सील अग्निसुरक्षा मानक (एपीआय 607) पूर्ण करते.

बुद्धिमान अपग्रेड संभाव्यता

1. प्रमाणित आयएसओ 5211 स्क्वेअर शाफ्ट इंटरफेस (एफ 05-एफ 25) इलेक्ट्रिक/वायवीय अ‍ॅक्ट्युएटर्सच्या वेगवान एकत्रीकरणास समर्थन देते;

२. औद्योगिक इंटरनेट ऑफ थिंग्ज (आयआयओटी) सह एकत्रित, वाल्व्ह टॉर्क, तापमान आणि गळती चेतावणी डेटाचे रिअल टाइममध्ये परीक्षण केले जाऊ शकते.
