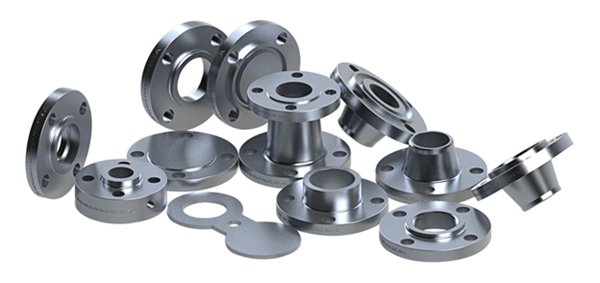

फ्लँज कनेक्शन म्हणजे काय?
फ्लँज कनेक्शन ही एक जोडणी पद्धत आहे जी मोठ्या प्रमाणावर विलग करण्यायोग्य यांत्रिक वापरली जाते. पाईप्स, व्हॉल्व्ह किंवा उपकरणे एकमेकांशी घट्ट जोडण्यासाठी ते अनेकदा फ्लँजची जोडी, सीलिंग गॅस्केट आणि बोल्ट आणि नट वापरते.
त्याचे मुख्य तत्व आहे:फ्लँज्स दरम्यान सीलिंग गॅस्केट कॉम्प्रेस करण्यासाठी बोल्टच्या कडक शक्तीचा वापर करणे, त्यामुळे द्रव (द्रव किंवा वायू) गळतीपासून संरक्षण करणे.

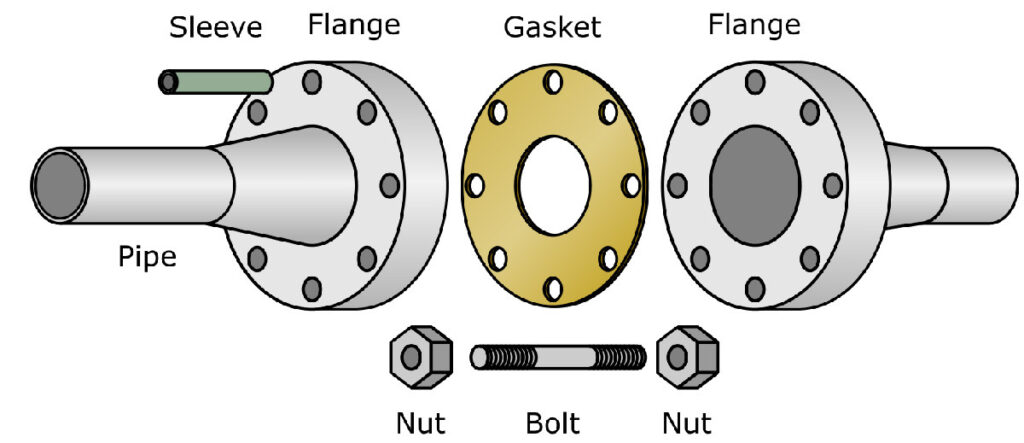

खालील चार मुख्य भागांसह एक सामान्य फ्लँज कनेक्शन:
बाहेरील कडा: पाईप किंवा उपकरणाच्या पोर्टच्या शेवटी बांधलेला डिस्कच्या आकाराचा भाग, विशेषत: बोल्टच्या छिद्रांसह.
सीलिंग गॅस्केट: दोन फ्लँजच्या सीलिंग चेहऱ्यांमध्ये ठेवा, सीलिंग रेंडर करण्यासाठी ते दाबले जाते.
बोल्ट आणि नट: ग्रिपिंग फोर्स पुरवण्यासाठी फ्लँजवरील बोल्टच्या छिद्रांमधून जा.
सीलिंग चेहरा: फ्लँजची पृष्ठभाग जी गॅस्केटकडे जाते; ते वेगळ्या प्रकारात येते (उदा., उंचावलेला चेहरा, पुरुष/स्त्री चेहरा इ.).
मुख्य फायदे:
उच्च फायदा आणि मजबूत सीलिंग: उच्च दाब, उच्च तापमान किंवा इरोसिव्ह मीडिया हाताळण्यास पात्र.
सुलभ विघटन आणि देखभाल: पाईप साफ करणे, उपकरणे तपासणे किंवा काही भाग बदलणे यासाठी कनेक्शन सहजपणे उघडता येते.
चांगली प्रतिस्थापनक्षमता: फ्लँज राष्ट्रीय मानके (उदा., GB), रासायनिक उद्योग मानके (उदा., HG), यांत्रिक उद्योग मानके (उदा. JB), आणि आंतरराष्ट्रीय मानके (उदा. ANSI/ASME, DIN) यांचे पालन करतात. वेगवेगळ्या उत्पादकांची उत्पादने समान मानकांचे पालन करण्याच्या अटीवर बदलली जाऊ शकतात.
सामान्य अनुप्रयोग:
पाइपलाइन अभियांत्रिकी: पाईप्सला पाईप्स, पाईप्सला व्हॉल्व्ह आणि पाईप्सला पंप जोडणे.
प्रेशर कंटेनर: प्रतिक्रिया वाहिन्या आणि रिसेप्टॅकल्सवर मॅनहोल्स आणि हँडहोल्ससाठी संलग्नक.
कनेक्शन बिंदू: प्रेशरायझर्सचे इनलेट आणि आउटलेट कनेक्शन आणि हीट इंटरचेंजर्सच्या चॅनेल शेल आणि शेलमधील कनेक्शन.
उत्पादन प्रणाली आणि सार्वजनिक उपयोगिता: तेल, रासायनिक, नैसर्गिक वायू, पाणी प्रक्रिया, गरम प्रणाली, आणि असेच.
इतर कनेक्शन मार्गांशी साधी तुलना:
वेल्डिंगच्या तुलनेत: फ्लँज कनेक्शन काढता येण्याजोगे आहेत, परंतु ते अधिक महाग आहेत आणि अतिरिक्त संभाव्य गळती बिंदू सादर करू शकतात.
थ्रेडेड कनेक्शनच्या तुलनेत: फ्लँज कनेक्शन जास्त दाब सहन करू शकतात आणि मोठ्या पाईप व्यासाशी जुळवून घेतात, परंतु ते स्थापित करणे आणि अधिक जागा मागवणे अधिक क्लिष्ट आहे.
साधा सारांश: जेव्हा उच्च दाबाचा प्रतिकार करणे, मोठ्या पाईप व्यासाचा सामना करणे किंवा सर्व्हिसिंगसाठी वारंवार वेगळे करण्याची मागणी करणे आवश्यक असते, तेव्हा फ्लँज कनेक्शन ही सामान्यतः आवडती पद्धत असते. सर्वात सामान्य उदाहरणे म्हणजे अग्निशामक पाण्याच्या पाईप्स किंवा फॅक्टरी स्टीम पाइपलाइनवरील कपलिंग्ज जे "उठवलेल्या डिस्क्स" ठळक करतात आणि बोल्टच्या वर्तुळाने निश्चित केले जातात.
