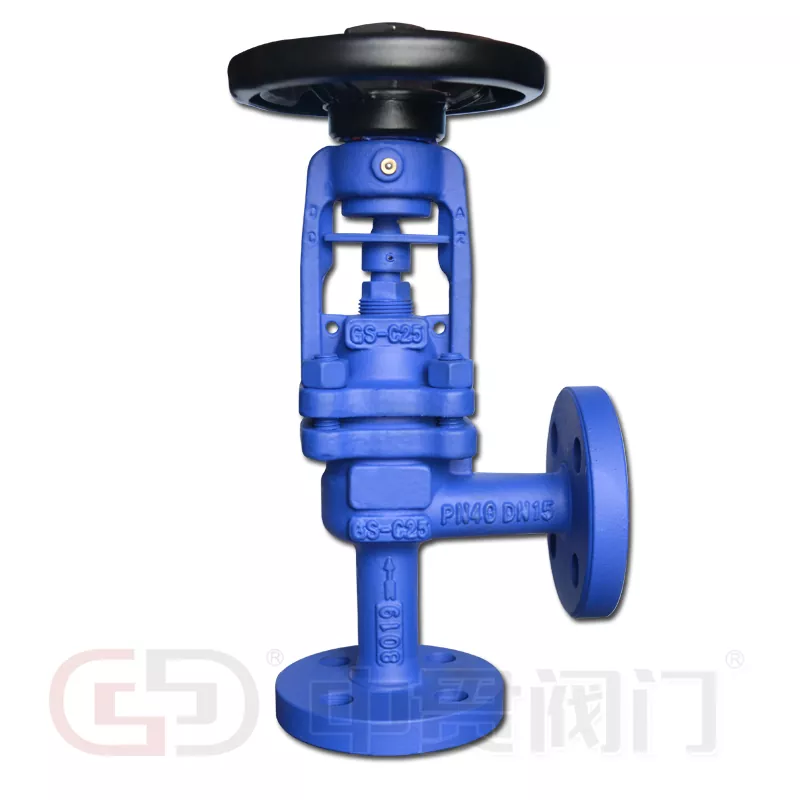

डीआयएन मानक कोन प्रकार बेलोज सीलबंद ग्लोब वाल्व

डीआयएन स्टँडर्ड अँगल टाईप बेलोज सील केलेले ग्लोब व्हॉल्व्ह द्रव नियंत्रण तंत्रज्ञानातील महत्त्वपूर्ण उत्क्रांती दर्शवते. पारंपारिक स्ट्रेट-पॅटर्न व्हॉल्व्हच्या विपरीत, हे अँगल-बॉडी डिझाइन अंतर्निहितपणे जागेचे बंधन आणि ड्रेनेज आव्हाने जटिल पाइपिंग नेटवर्कमध्ये सामान्यपणे सोडवते. 90-अंश कोनात प्रवाह पुनर्निर्देशित करून, ते अतिरिक्त कोपर फिटिंगची गरज काढून टाकते, दबाव कमी करते आणि स्थापना खर्च कमी करते.

उत्पादन वर्णन आणि तांत्रिक तपशील

हा डीआयएन स्टँडर्ड अँगल टाईप बेलोज सील केलेला ग्लोब व्हॉल्व्ह स्पेस-सेव्हिंग अँगल पॅटर्न मल्टी-प्लाय मेटॅलिक बेलोज सीलसह एकत्र करतो. थर्मल ऑइल, सुपरहिटेड स्टीम आणि घातक गॅस सिस्टीममधील क्रिटिकल आयसोलेशन ड्युटीसाठी ही पसंती आहे.

• बांधकाम साहित्य

बॉडी/बोनेट: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

बेलो: SS304, SS316, SS316L, SS310S, Hastelloy C

सीट आणि डिस्क: स्टेलाइट हार्डफेसिंगसह स्टेनलेस स्टील (पर्यायी)

• आकार आणि दाब श्रेणी

आकार श्रेणी: DN15 - DN400

प्रेशर रेटिंग: PN16 - PN40

तापमान श्रेणी: ≤600 °C

• ठराविक अनुप्रयोग आणि मीडिया

प्रणाली: गरम तेल प्रणाली, स्टीम सिस्टम, गरम आणि थंड पाण्याची व्यवस्था, अमोनिया वनस्पती.

माध्यम: वाफ, प्रक्रिया वायू, गरम पाणी, थर्मल तेल, अमोनिया, उष्णता हस्तांतरण द्रव.

मुख्य फायदे

मेटॅलिक बेलोज सील घटक

या व्हॉल्व्हचे हृदय हायड्रॉलिक पद्धतीने तयार केलेले, मल्टी-प्लाय मेटॅलिक बेलो आहे. हे स्टेमवरील डायनॅमिक सील काढून टाकते, बाह्य गळती पूर्णपणे प्रतिबंधित करते. पारंपारिक पॅकिंग-ओन्ली व्हॉल्व्हच्या विपरीत, बेलोज डिझाइन शून्य फरारी उत्सर्जन सुनिश्चित करते - पर्यावरण-संवेदनशील आणि उच्च-दायित्व वनस्पतींसाठी महत्त्वपूर्ण आहे.

ऑप्टिमाइझ डिस्क भूमिती

शंकूच्या आकाराचे, सुव्यवस्थित डिस्क प्रोफाइल एक रेखीय प्रवाह वैशिष्ट्यपूर्ण आणि घट्ट शट-ऑफ प्रदान करते (गळती दर वर्ग VI पर्यंत). हे डिझाइन इरोशन आणि कंपन कमी करते, मानक ग्लोब वाल्व्हच्या तुलनेत सेवा आयुष्य लक्षणीय वाढवते.

रिडंडंट सीलिंग सिस्टम (बेलोज + पॅकिंग)

आम्ही ड्युअल-सील आर्किटेक्चर समाविष्ट करतो. प्राथमिक सील धातूचा घुंगरू आहे. घुंगरू कधीही निकामी झाल्यास (अत्यंत दुर्मिळ), दुय्यम PTFE किंवा ग्रेफाइट पॅकिंग तात्काळ बॅकअप सील प्रदान करते, वनस्पतींची अखंड सुरक्षा सुनिश्चित करते.

स्नेहन साठी ग्रीस फिटिंग

एकात्मिक ग्रीस फिटिंगमुळे स्टेम, स्टेम नट आणि स्लीव्ह असेंबलीचे थेट, इन-सर्व्हिस स्नेहन होऊ शकते. हे ऑपरेटिंग टॉर्क कमी करते आणि हाय-सायकल ऍप्लिकेशन्सवर गळ घालण्यास प्रतिबंध करते.

अर्गोनॉमिक हँडव्हील

नॉन-स्लिप रिज आणि इष्टतम व्यासासह डिझाइन केलेले, हँडव्हील ऑपरेटरचा थकवा कमी करते आणि गुळगुळीत, अचूक मॉड्यूलेशन प्रदान करते. हेवी-ड्युटी बांधकाम खडबडीत वनस्पती वातावरणात परिणाम नुकसानास प्रतिकार करते.

प्रश्नोत्तरे - व्यावहारिक खरेदी माहिती

प्रश्न: तुमच्याकडे MOQ आहे का?

उ: नाही, आमच्याकडे किमान ऑर्डरचे प्रमाण नाही. तुम्हाला फक्त एक तुकडा हवा असला तरीही, आम्ही ते तयार करू आणि पुरवू. लवचिक फॅक्टरी म्हणून, आम्ही यापूर्वी ग्राहकाच्या तातडीच्या देखभालीसाठी एकच सुरक्षा झडप प्रदान केली आहे.

प्रश्न: आपण इतर मानक प्रदान करू शकता?

उ: होय. आमचे मुख्य कौशल्य DIN स्टँडर्ड अँगल टाईप बेलोज सील्ड ग्लोब व्हॉल्व्ह असले तरी, आम्ही विनंती केल्यावर इतर मानकांनुसार (ANSI, BS, JIS) उत्पादन करू शकतो. आमच्या पुरवठादार संघाला फक्त आवश्यक मानक आणि दबाव वर्ग प्रदान करा.

प्रश्न: मला चौकशी वाल्वचे रेखाचित्र मिळू शकते का?

उत्तर: होय, परंतु कृपया लक्षात घ्या की रेखाचित्र तयार करण्यासाठी थोडा वेळ लागतो. तुमच्या प्रोजेक्ट शेड्यूलमध्ये पुरेसा लीड टाइम द्या. विशेष, गैर-सामान्य किंवा विस्तृत-श्रेणीच्या वाल्व्हसाठी (उदा., DN400 किंवा विशेष मिश्र धातु), आम्ही नेहमी रेखाचित्रे देऊ शकत नाही, कारण कोणताही एक कारखाना प्रत्येक वाल्व प्रकार तयार करत नाही. तथापि, सर्व मानक DIN कॉन्फिगरेशनसाठी, पूर्ण मितीय आणि P&ID रेखाचित्रे उपलब्ध आहेत.

प्रश्न: कोटेशनसाठी किती काळ?

A: सामान्यत: मानक चौकशीसाठी 24 तासांच्या आत. विशेष वाल्वसाठी (उदा. उच्च मिश्र धातु किंवा मानक नसलेले दाब वर्ग), कृपया 48 तासांपर्यंत परवानगी द्या. आम्ही एक व्यावसायिक चीन निर्माता म्हणून द्रुत प्रतिसादाला प्राधान्य देतो.

प्रश्न: पॅकिंग बद्दल कसे?

उ: मानक निर्यात पॅकिंग गंज संरक्षणासाठी सीलबंद लाकडी केसांचा वापर करते. मोठ्या आकारासाठी (सामान्यत: DN200 च्या वर), स्ट्रेच फिल्म आणि आर्द्रता अडथळा असलेल्या पॅलेटवर वाल्व सुरक्षित केले जातात. सर्व पॅकिंग आंतरराष्ट्रीय शिपिंग मानके पूर्ण करतात.
