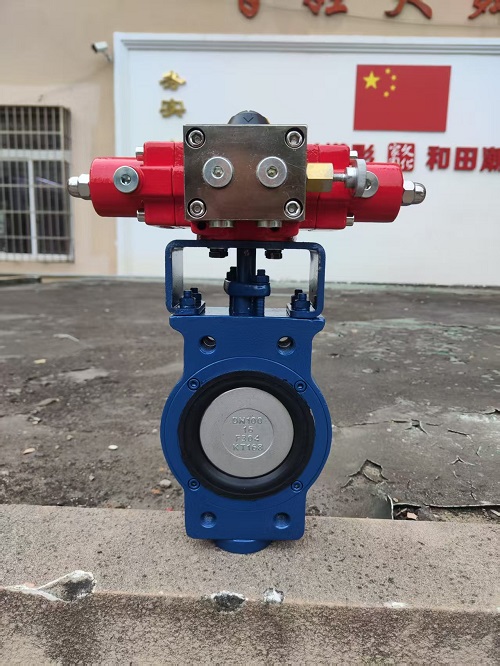

सेमी लग WCB CF8 विक्षिप्त बटरफ्लाय व्हॉल्व्हचे साहित्य बांधकाम आणि अभियांत्रिकी पॅरामीटर्स उच्च प्रवाह दर, अपघर्षक माध्यम आणि विभेदक दाबांना तोंड देण्यासाठी कठोर कारखाना मानकांनुसार तयार केले जातात.
कास्ट स्टील बांधकाम उच्च स्ट्रक्चरल अखंडता, तन्य शक्ती आणि हेवी-ड्यूटी पाइपलाइन तणावासाठी प्रभाव प्रतिरोध प्रदान करते.
इन्व्हेस्टमेंट-कास्ट 304 स्टेनलेस स्टील डिस्क गंज, मीडिया इरोशन आणि सीट खराब होण्यास प्रतिकार करण्यासाठी अचूक पॉलिश संपर्क पृष्ठभागांसह.
कॉन्फिगर करण्यायोग्य इलास्टोमेरिक सीट पर्याय (EPDM, NBR, PTFE) ANSI वर्ग VI मानकांनुसार पुनरावृत्ती करण्यायोग्य शून्य-गळती बंद करण्यासाठी लवचिक विकृती प्रदान करतात.
स्वयंचलित नियंत्रण लूपसाठी जलद प्रतिसाद वेळ, अचूक मॉड्युलेशन आणि विश्वासार्ह उच्च-टॉर्क आउटपुट प्रदान करणारा पूर्णपणे समाकलित फ्लुइड-पॉवर ऑपरेटर.
एका केंद्रित बटरफ्लाय व्हॉल्व्हमध्ये डिस्क आणि सीटच्या मध्यभागी थेट जाणारा एक स्टेम असतो, परिणामी संपूर्ण 90-डिग्री प्रवासादरम्यान सतत रबर-टू-मेटल घासणे. याउलट, Semi Lug WCB CF8 विक्षिप्त बटरफ्लाय व्हॉल्व्हचे दुहेरी ऑफसेट डिझाइन सीट सील सेंटर आणि पाईप सेंटरलाइन दोन्हीमधून स्टेम अक्ष ऑफसेट ठेवते. उघडताना, डिस्क तात्काळ सीटच्या चेहऱ्यापासून दूर होते, घर्षण कमी करते, ऑपरेटिंग टॉर्क कमी करते, सीट विकृत होणे टाळते आणि घटक सेवा आयुष्य लक्षणीय वाढवते.
देखरेखीदरम्यान शून्य संरेखन समर्थनासह थ्रू-बोल्ट वापरून मानक वेफर व्हॉल्व्ह दोन फ्लँजमध्ये सरकतो. पूर्ण लग वाल्व्हमध्ये संपूर्ण परिमितीमध्ये पसरलेल्या टॅप केलेले बोल्ट छिद्रे आहेत, ज्यामुळे संपूर्ण डेड-एंड अलगाव सक्षम होतो. सेमी-लग बॉडी डिझाइनमध्ये ओपन बोल्ट मार्गदर्शकांसह टॅप केलेले लग होल एकत्र केले जातात. हे सेमी-लग आर्किटेक्चर शरीराच्या कमी वजनासाठी सुरक्षित थ्रू-बोल्टिंग आणि जलद संरेखन करण्यास अनुमती देते आणि आंशिक डाउनस्ट्रीम पाइपलाइन विघटन करताना वाल्व एका बाजूला समर्थित ठेवते, पूर्ण असेंब्ली न काढता देखभाल श्रम सुलभ करते.
WCB कार्बन स्टील तटस्थ, नॉन-संक्षारक, किंवा सौम्यपणे आक्रमक औद्योगिक माध्यम, गरम पाणी, वाफ आणि हायड्रोकार्बन्ससाठी उत्कृष्ट यांत्रिक शक्ती आणि दाब नियंत्रण प्रदान करते. CF8 स्टेनलेस स्टील (304) मध्ये 18% क्रोमियम आणि 8% निकेल असते, ज्यामुळे ते रासायनिक आक्रमण, ऑक्सिडेशन, सेंद्रिय द्रवपदार्थ आणि आर्द्रता यांना अत्यंत प्रतिरोधक बनवते. CF8 ओल्या डिस्कसह WCB बाह्य भाग एकत्र केल्याने प्रवाहाच्या मार्गामध्ये उच्च गंज प्रतिरोधकता सुनिश्चित करताना खर्चाची कार्यक्षमता अनुकूल होते.
पूर्ण-लग व्हॉल्व्हला पूर्ण कामकाजाच्या दबावाखाली खऱ्या एंड-ऑफ-लाइन डेड-एंड सेवेसाठी प्राधान्य दिले जाते, तर सेमी-लग डिझाइन अपस्ट्रीम फ्लँजला बोल्ट केल्यावर पाइपलाइन देखभालीला समर्थन देऊ शकते. कायमस्वरूपी डेड-एंड ऍप्लिकेशन्ससाठी ज्यांना जास्तीत जास्त दाबाने संपूर्ण डाउनस्ट्रीम फ्लँज काढणे आवश्यक आहे, लाइन प्रेशर रेटिंग आणि विशिष्ट बोल्टिंग कॉन्फिगरेशनची पडताळणी करण्यासाठी पूर्व-विक्री निवडीदरम्यान आमच्या तांत्रिक अभियांत्रिकी कार्यसंघाचा सल्ला घ्या.
दुहेरी ऑफसेट यंत्रणा आणि हायड्रॉलिक नियंत्रण वेगवान, स्वयंचलित पृथक्करण आणि शून्य गळती आवश्यक असलेल्या विशिष्ट प्रक्रिया वातावरणात बसते:
कच्च्या पाण्याचे सेवन, सांडपाणी प्रक्रिया स्लरी आणि रासायनिक डोसिंग लाइन हाताळते. CF8 स्टेनलेस स्टील डिस्क जैविक आणि रासायनिक घटकांपासून स्थानिकीकृत पिटिंगला प्रतिकार करते, तर लवचिक आसन बॅकफ्लो गळतीस प्रतिबंध करते.
इंधन साठवण टर्मिनल, ट्रान्सफर पंप आणि हायड्रोकार्बन पाइपलाइनमध्ये एकत्रित. हायड्रोलिक ॲक्ट्युएटर उच्च विभेदक दाबाखाली द्रुत प्रवास प्रतिसाद देते.
PTFE-बसलेल्या कॉन्फिगरेशनचा वापर करून सौम्य ऍसिड, कॉस्टिक वॉश आणि औद्योगिक सॉल्व्हेंट्स विरूद्ध रासायनिक प्रतिकार प्रदान करते.
कूलिंग वॉटर सर्किट्स, लो-प्रेशर स्टीम आयसोलेशन आणि बॉयलर फीड ऑक्स-सिस्टममध्ये तैनात. दुहेरी ऑफसेट किनेमॅटिक्स जलद तापमान संक्रमणादरम्यान थर्मल बंधन टाळतात.
मोठ्या प्रमाणात थंड पाण्याची व्यवस्था, पल्प स्टॉक लाइन आणि फूड/फार्मास्युटिकल युटिलिटी सप्लाय पाईपिंगमध्ये वापरले जाते ज्यासाठी स्वयंचलित हायड्रॉलिक ऑपरेशन आवश्यक आहे.
Zhejiang Zhongguan Valve Manufactur Co., Ltd. संपूर्ण इन-हाउस मशीनिंग, असेंब्ली आणि प्रेशर चाचणी उपकरणे चालवते. शिपमेंटपूर्वी प्रेसिंग मशीन वापरून प्रत्येक युनिटमध्ये कठोर हायड्रोस्टॅटिक शेल आणि सीट प्रेशर चाचणी केली जाते.
आमचा तांत्रिक कार्यसंघ अभियांत्रिकी कंत्राटदार आणि स्टॉकिंग वितरकांना यामध्ये मदत करतो:
फ्लुइड कंपॅटिबिलिटी चेक आणि डायनॅमिक सीट मटेरियल सिलेक्शन (EPDM, NBR, PTFE).
अचूक हायड्रॉलिक ऍक्च्युएशन पेअरिंगसाठी टॉर्क गणना.
फ्लँज डायमेंशनल मॅचिंग (PN10, PN16, ANSI क्लासेस).
उत्तरी कास्ट आयर्न सप्लाय चेन आणि वेन्झू येथील दक्षिण कास्ट स्टील उत्पादन तळांद्वारे समर्थित, झोंगगुआन आग्नेय आशिया (व्हिएतनाम, मलेशिया, सिंगापूर) आणि जगभरातील स्टॉकिस्ट आणि प्रकल्प कंत्राटदारांना पुरवठा करते. सर्व उत्पादनांमध्ये ISO प्रमाणपत्रे, उपलब्ध WRAS-प्रमाणित सीट पर्याय आणि उत्पादनातील दोषांसाठी मोफत बदलीसह सर्वसमावेशक 1 वर्षाची गुणवत्ता हमी असते. आमचे पुनरावलोकन कराप्रमाणपत्रेआणिसहकारी प्रकरणेअधिक तपशीलासाठी.
सेमी लग WCB CF8 विक्षिप्त बटरफ्लाय व्हॉल्व्हसाठी पूर्ण मितीय P&ID रेखाचित्रे, दाब चाचणी दस्तऐवजीकरण किंवा कस्टम व्हॉल्यूम कोटेशनची विनंती करण्यासाठी आमच्या विक्री कार्यसंघाशी संपर्क साधा. संबंधित एक्सप्लोर कराफुलपाखरू झडपपर्याय जसे कीमरीन सेमी लग टाईप बटरफ्लाय व्हॉल्व्हआणिलग प्रकार बटरफ्लाय वाल्व.
क्रॉस पॅटर्नमध्ये आणि टप्प्याटप्प्याने निर्दिष्ट टॉर्कपर्यंत फ्लँज बोल्ट घट्ट करा. हे असमान गॅस्केट कॉम्प्रेशन आणि शरीराची विकृती टाळण्यास मदत करते, विशेषत: मोठ्या DN आकारांवर.
EPDM सामान्यतः पाणी आणि वाफेसाठी, NBR तेल आणि इंधनासाठी आणि PTFE चा वापर संक्षारक माध्यम आणि उच्च तापमानासाठी केला जातो. अंतिम निवड वास्तविक माध्यम, तापमान आणि दबाव परिस्थितीशी जुळली पाहिजे.
नियमित अंतराने बाह्य गळती, ॲक्ट्युएटर प्रतिसाद, बोल्ट टॉर्क आणि सीट पोशाख तपासा. सतत वापरण्यापूर्वी ऑपरेटिंग टॉर्क किंवा सीलिंग कार्यक्षमतेतील कोणत्याही बदलाची तपासणी केली पाहिजे.
आवश्यक वाल्व टॉर्क, स्ट्रोक, नियंत्रण सिग्नल आणि हायड्रॉलिक सप्लाय प्रेशरची पुष्टी करा. वास्तविक विभेदक दाबासाठी योग्य सुरक्षा मार्जिनसह ॲक्ट्युएटरने पुरेसा टॉर्क प्रदान केला पाहिजे.
फ्लँज संरेखन, बोल्ट टॉर्क, गॅस्केटची स्थिती आणि सीटवर परदेशी सामग्री अडकली आहे की नाही हे तपासा. गळती सुरू राहिल्यास, व्हॉल्व्हला सेवेत परत करण्यापूर्वी सीट आणि डिस्क संपर्क क्षेत्राची तपासणी करा.
