वेफर-प्रकार कनेक्शन म्हणजे काय?(1)

वेफर-प्रकार कनेक्शन ही वाल्व बांधण्याची एक पद्धत आहे (विशेषतःफुलपाखरू झडपा,वाल्व तपासा, इ.) लांब बोल्ट वापरून पाईप फ्लँज दरम्यान. त्याचे परिभाषित वैशिष्ट्य आहे: वाल्वचे स्वतःचे अविभाज्य flanges नाहीत; त्याऐवजी, मध्यभागी व्हॉल्व्ह सुरक्षित करण्यासाठी लांब बोल्ट दोन पाईप्सच्या फ्लँजमधून जातात.

1. बांधकाम

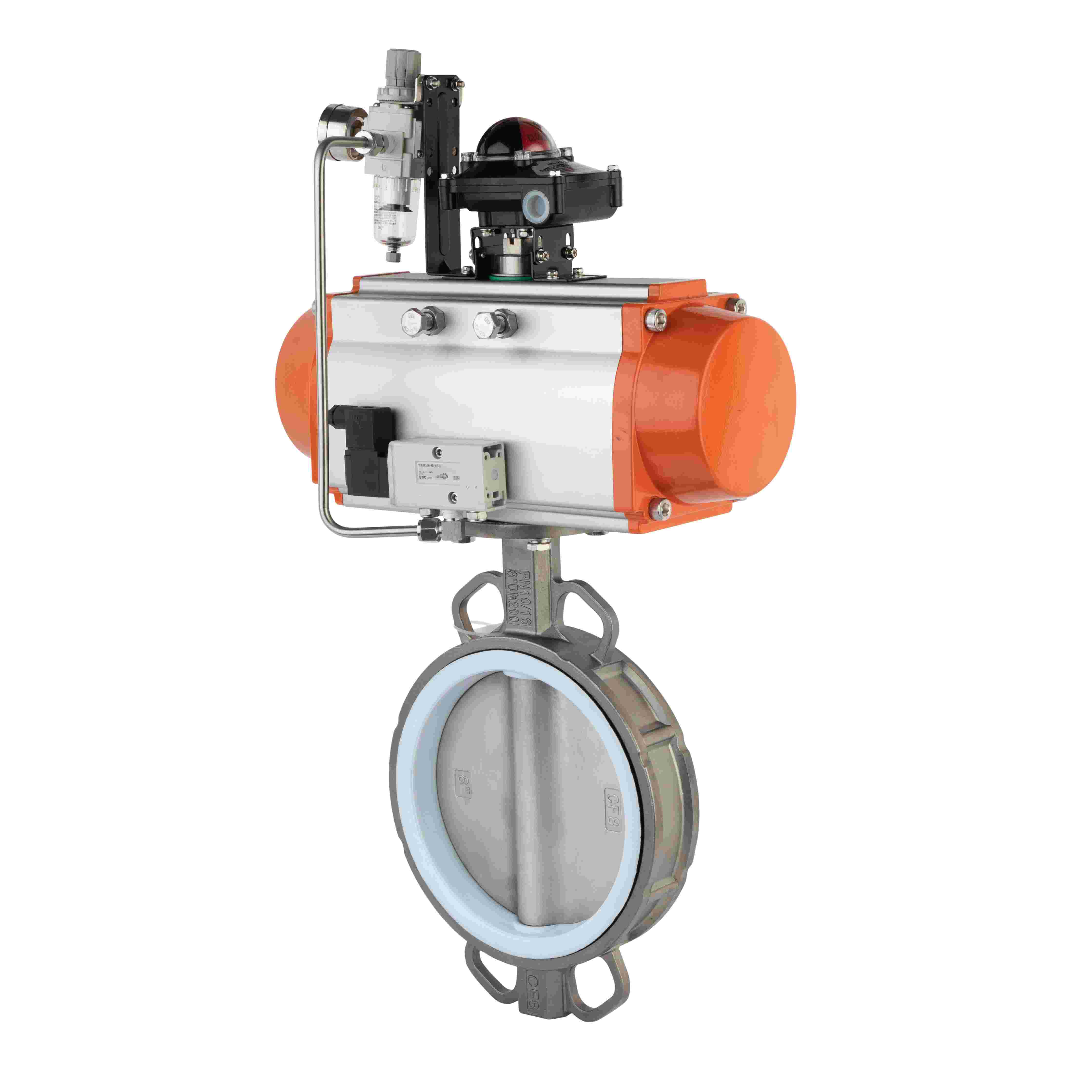

झडप: वाल्व बॉडीला फ्लँज बोल्ट छिद्र नसतात, फक्त एक गुळगुळीत शोधणारा चेहरा असतो. सामान्य उदाहरणे: वेफर बटरफ्लाय वाल्व, वेफर चेक वाल्व.

बोल्ट: सामान्यत: स्टड बोल्ट किंवा बोल्टद्वारे, दोन्ही पाईप फ्लँजच्या बोल्ट छिद्रांमधून जाण्यासाठी पुरेसे लांब.

पाईप फ्लँज: पाईपचे टोक मानक फ्लँजसह सुसज्ज असले पाहिजेत.

नट: घट्ट करण्यासाठी वापरले जाते.

2. कामकाजाचे तत्व

दोन पाईप्सच्या फ्लँज्समध्ये वेफर व्हॉल्व्ह ठेवा.

एका पाईप फ्लँजच्या बोल्ट होलमधून लांब बोल्ट घाला → वेफर व्हॉल्व्ह बॉडीमधील कॅलिब्रेशन होलमधून → रिव्हर्स पाईप फ्लँजच्या बोल्ट होलमधून.

दोन्ही टोकांना काजू बांधा. नट घट्ट झाल्यामुळे, दोन पाईप फ्लँज एकत्र खेचले जातात.

हे क्लॅम्पिंग फोर्स फ्लँज्समधील वाल्व सील करते, ज्यामध्ये गॅस्केट (किंवा वाल्वचे अंगभूत लवचिक सील) सीलिंग इंटरफेस तयार करतात.

3. प्रमुख वैशिष्ट्ये (फ्लॅन्ग्ड वाल्व्हच्या तुलनेत)
