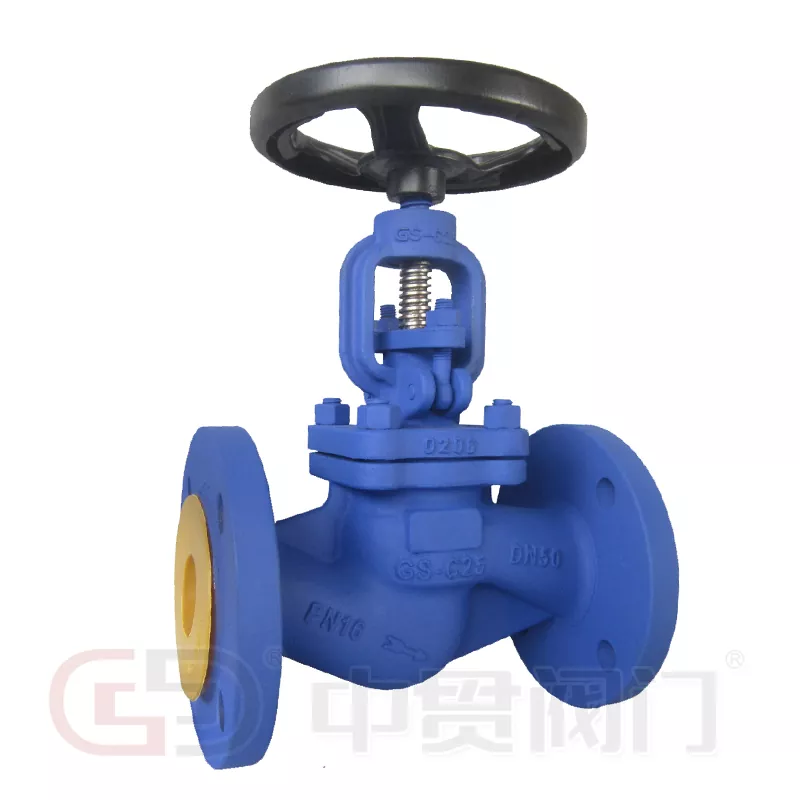

डीआयएन मानक ग्लोब वाल्व

DIN स्टँडर्ड ग्लोब व्हॉल्व्ह DIN 3356, BS 1873 आणि EN 13709/EN 12516 मानकांनुसार डिझाइन आणि तयार केले आहेत आणि संरचनेची लांबी DIN 3202 आणि EN 558-1 चे पालन करते. फ्लँज इंटरफेस (FF/RF/RTJ प्रकार) EN 1092-1 आणि DIN 2543~2550 मालिकेनुसार मानक आहे. चाचणी प्रणाली DIN 3230 वैशिष्ट्ये लागू करते आणि दबाव रेटिंग PN16 ते PN100 या श्रेणीचा समावेश करते.

चौकशी पाठवा

उत्पादन वर्णन

स्ट्रक्चरल साहित्य

कास्ट स्टील, डक्टाइल लोह, कार्बन स्टील, स्टेनलेस स्टील आणि इतर अभियांत्रिकी सामग्रीसह उत्पादित, सामग्रीची निवड खालील मुख्य गुणधर्मांवर आधारित आहे: उत्कृष्ट दाब/तापमान प्रतिकार; दीर्घकाळ टिकणारा गंज प्रतिकार; विशिष्ट कार्य परिस्थितीशी जुळवून घेण्याची क्षमता

कार्यात्मक तत्त्व

स्टेम-चालित डिस्कद्वारे अचूक द्रव नियंत्रण प्राप्त केले जाते आणि ॲक्ट्युएटर पर्यायी आहे: मॅन्युअल ऑपरेशन (मानक); वायवीय ड्राइव्ह (ISO 5211 इंटरफेस); इलेक्ट्रिक एक्झिक्यूशन (IEC 60534 नुसार).

सीलिंग प्रणाली

सीलिंग पेअर कॉन्फिगरेशन डीआयएन स्टँडर्ड ग्लोब व्हॉल्व्ह लीकेज लेव्हल (EN 12266 नुसार) निर्धारित करते: मेटल हार्ड सील (उच्च तापमान आणि उच्च दाब स्थिती); मेटल पीटीएफई कंपोझिट सील (केमिकल मीडिया); मेटल इलास्टोमर सील (शून्य गळती आवश्यकता)

दाब पातळी

मानक दाब श्रेणी: PN10 ते PN400 (ASME वर्ग 150~2500 शी संबंधित)

कनेक्शन समाप्त करा

फ्लँज (EN 1092-1), धागा (ISO 7-1/ISO 228-1), बट वेल्ड (ASME)
