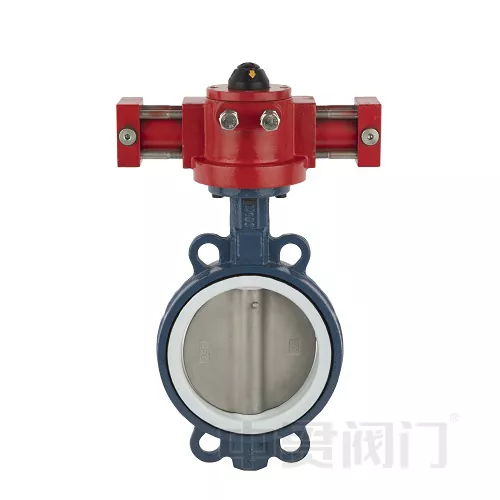

हायड्रॉलिक अ‍ॅक्ट्यूएटर कॉन्सेन्ट्रिक फुलपाखरू वाल्व्ह

हायड्रॉलिक u क्ट्यूएटर कॉन्सेन्ट्रिक बटरफ्लाय वाल्व्ह एक डिस्क द्वारे दर्शविले जाते जे प्रवाह नियंत्रित करण्यासाठी मध्यवर्ती शाफ्टच्या आसपास फिरते, तर हायड्रॉलिक अ‍ॅक्ट्युएटर्स झडप हलविण्यासाठी द्रवपदार्थाचा दाब वापरतात. हे संयोजन विविध अनुप्रयोगांमध्ये द्रव प्रवाहाचे अचूक आणि शक्तिशाली नियंत्रणास अनुमती देते, विशेषत: जेथे ऑटोमेशन इच्छित आहे आणि उच्च टॉर्क आवश्यक आहे.

I. कार्यरत तत्व

औद्योगिक फ्लुइड कंट्रोल सिस्टम फुलपाखरू वाल्व्ह उघडून आणि बंद करून प्रवाहाचे नियमन करतात. हायड्रॉलिक बटरफ्लाय वाल्व्ह द्रवपदार्थाच्या दाबांना यांत्रिक उर्जामध्ये रूपांतरित करण्यासाठी हायड्रॉलिक ड्राइव्ह सिस्टमचा वापर करते, ज्यामुळे वाल्व शाफ्टला 90 ° रोटेशनल मोशन पूर्ण होते. इलेक्ट्रिक/ वायवीय अ‍ॅक्ट्युएटर्सच्या तुलनेत, हायड्रॉलिक सिस्टम उच्च टॉर्क आउटपुट आणि चांगले प्रभाव प्रतिरोध प्रदान करते.

Ii. कोर रचना आणि कार्ये

झडप शरीराचे घटक

डिस्क: 90 lot फिरवून प्रवाह मार्ग उघडतो आणि बंद करतो.

वाल्व स्टेम: u क्ट्यूएटरला डिस्कशी जोडणारा कोर ट्रान्समिशन घटक.

सीलिंग सिस्टम: ईपीडीएम सॉफ्ट-सील वाल्व्ह सीट शून्य गळती सुनिश्चित करते.

कनेक्शन पद्धत: फ्लॅन्जेड/वेफर डिझाइन (एएनएसआय/एन मानकांचे अनुपालन).

हायड्रॉलिक अ‍ॅक्ट्युएटर

ऑइल प्रेशर पिस्टन सिलेंडर चालविते, रेखीय शक्ती आउटपुटिंग → रोटेशनल टॉर्कमध्ये रूपांतरित करते.

मानक 90 ° स्ट्रोक, प्रतिसाद वेळ ≤ 3 सेकंद.

पर्यायी एकल-अभिनय (वसंत रिटर्न) किंवा डबल-अ‍ॅक्टिंग (द्वि-दिशात्मक हायड्रॉलिक ड्राइव्ह).

Iii. तांत्रिक फायदे
