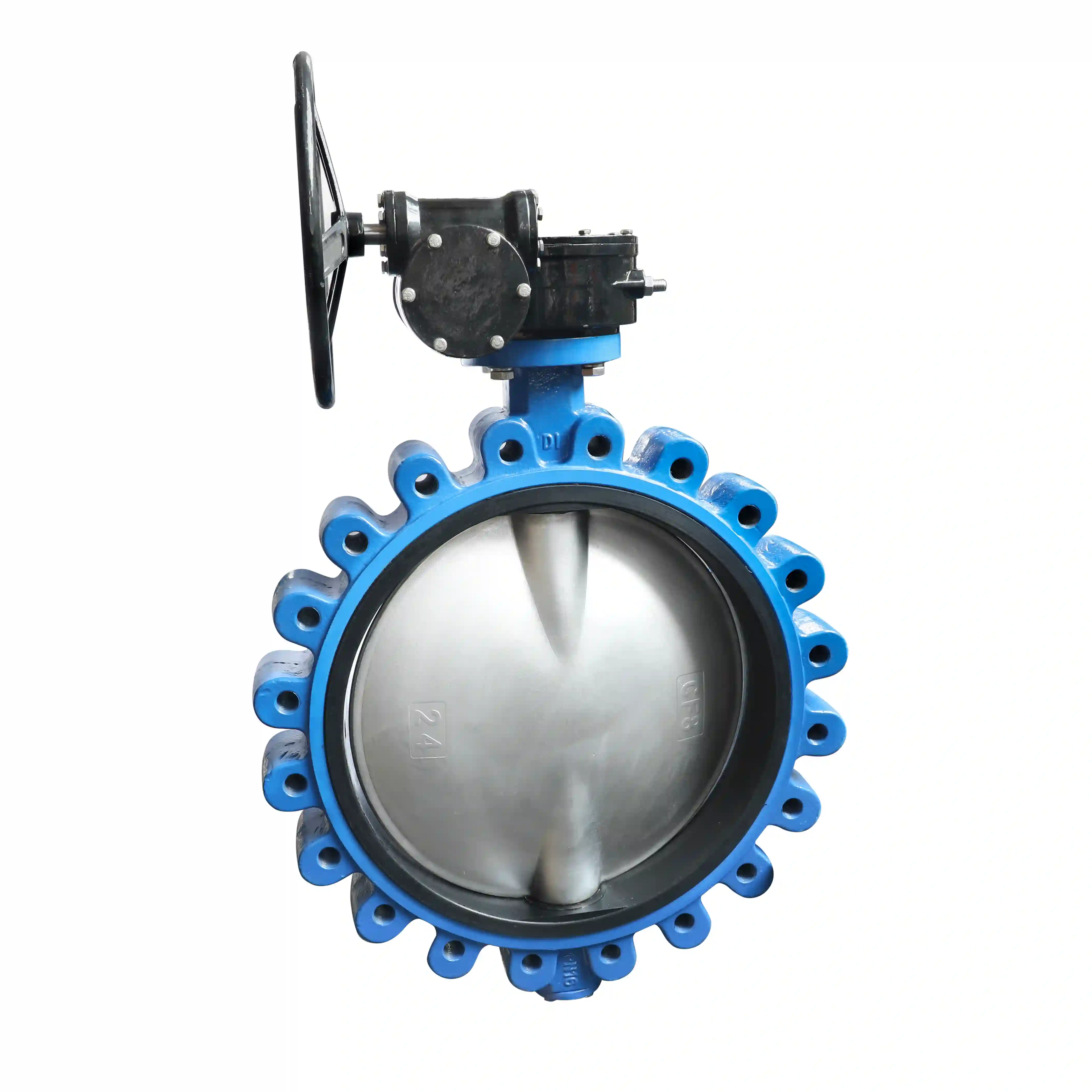

"लग-टाइप कनेक्शन" सामान्यत: पाईप फ्लँज्स दरम्यान लग-शैलीतील बटरफ्लाय वाल्व स्थापित करण्याच्या पद्धतीचा संदर्भ देते. ही जोडणी पद्धत औद्योगिक पाइपिंग सिस्टममध्ये खूप सामान्य आहे. बोल्ट छिद्रांसह "लग" संरचना असलेल्या वाल्व बॉडीवरून त्याचे नाव मिळाले.
ही कनेक्शन पद्धत अधिक चांगल्या प्रकारे समजून घेण्यासाठी, त्याची तुलना दुसर्या सामान्य प्रकाराशी केली जाऊ शकते: वेफर-शैली कनेक्शन.
स्वतंत्र कनेक्शन, हस्तक्षेप न करणारे: लग-प्रकार कनेक्शनचे सर्वात लक्षणीय वैशिष्ट्य म्हणजे प्रत्येक बाजूचे पाईप स्वतंत्रपणे बोल्ट वापरून वाल्वला सुरक्षित केले जातात. म्हणजेच, डाव्या बाजूचा फ्लँज वाल्वच्या डाव्या लग्सला बोल्ट केला जातो आणि उजव्या बाजूला त्याचप्रमाणे उजव्या लग्सला बोल्ट केले जाते. हे विरुद्ध बाजूच्या सीलवर परिणाम न करता पाईपिंगची प्रत्येक बाजू स्वतंत्रपणे काढण्याची परवानगी देते.
ठेवालग-शैलीतील बटरफ्लाय झडपदोन पाईप फ्लँज्समध्ये आणि बोल्टच्या छिद्रांना संरेखित करा.
थ्रेडेड होल किंवा व्हॉल्व्हच्या संबंधित लग्सवरील छिद्रांमध्ये प्रत्येक बाजूला फ्लँज सुरक्षितपणे बांधण्यासाठी बोल्ट वापरा.
हे डिझाइन अनेक वेगळे फायदे देते:
"डेड-एंड" सेवेची सुविधा देते: जेव्हा पाइपलाइनच्या शेवटी वाल्व स्थापित करणे आवश्यक असते (उदा., पाईपच्या समाप्तीच्या वेळी ड्रेन व्हॉल्व्ह म्हणून), तेव्हा एका बाजूला फक्त फ्लँज असतो. एक लग-शैलीतील झडप थेट त्या सिंगल फ्लँजला बोल्ट केले जाऊ शकते — जे वेफर-शैलीतील झडप करू शकत नाही.
सुधारित सिस्टम स्थिरता: वेफर-शैलीतील व्हॉल्व्हच्या तुलनेत, जे लांब बोल्टवर अवलंबून असतात जे त्यांना फ्लँज्समध्ये चिकटवतात, लग-शैलीतील वाल्वचे स्वतंत्र निर्धारण मजबूत समर्थन प्रदान करते. ज्या ऍप्लिकेशन्समध्ये पाइपलाइन कंपन किंवा चढ-उताराचा दाब अनुभवतात, तेथे ही कनेक्शन पद्धत उच्च स्थिरता आणि विश्वासार्हता देते.
सुलभ देखभाल: पाईपिंगच्या दोन बाजू स्वतंत्रपणे जोडलेल्या असल्यामुळे, जेव्हा व्हॉल्व्हची सेवा करणे किंवा बदलणे आवश्यक असते, तेव्हा ज्या बाजूवर काम करणे आवश्यक असते तेच वेगळे करणे आवश्यक असते. पाइपिंगच्या दोन्ही बाजू एकाच वेळी डिस्कनेक्ट करण्याची गरज नाही, ज्यामुळे डाउनटाइम लक्षणीयरीत्या कमी होईल.
-
