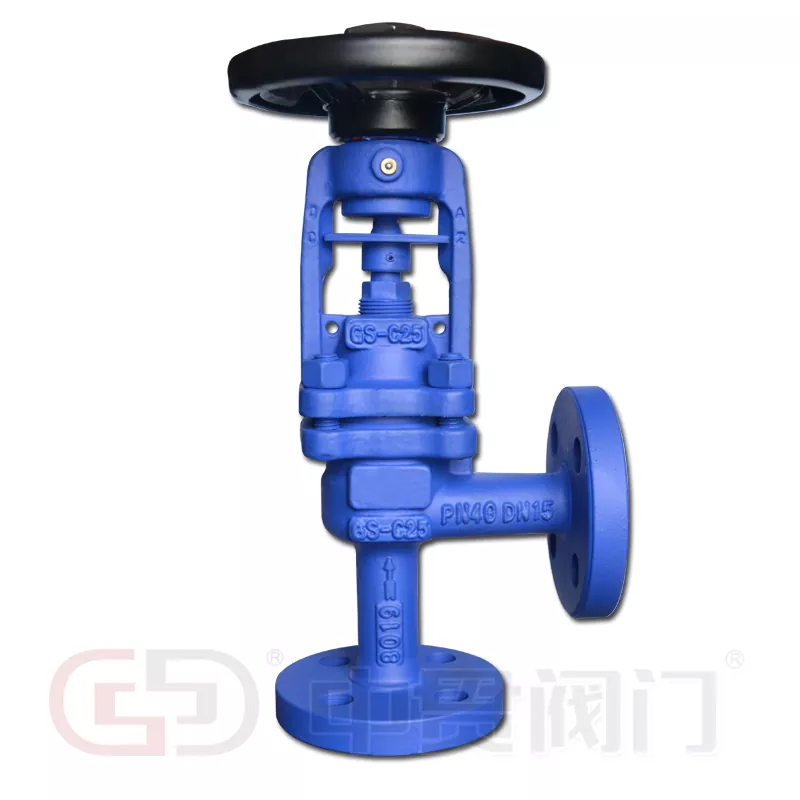

डीआयएन मानक बेलो सीलबंद कोन ग्लोब वाल्व

Zhongguan पुरवतोडीआयएन मानक बेलो सीलबंद कोन ग्लोब वाल्वऔद्योगिक पाइपलाइन खरेदीसाठी, स्टीम, थर्मल ऑइल, गरम पाणी, प्रक्रिया वायू आणि अमोनिया सिस्टमसाठी मेटॅलिक बेलोज स्टेम सीलिंगसह 90° कोन-बॉडी स्ट्रक्चर एकत्र करणे. झडप SS304, SS316, SS316L, SS310S, आणि Hastelloy C मधील बेलोज पर्यायांसह कास्ट आयरन, डक्टाइल आयर्न, कास्ट स्टील आणि स्टेनलेस स्टीलसह शरीर सामग्रीमध्ये उपलब्ध आहे. निर्दिष्ट आकार श्रेणी DN15–DN400 आहे, कमाल P41N तापमानाची यादी आणि P410N दाबाची कमाल 600°C

औद्योगिक पाइपिंगसाठी कोन-पॅटर्न डिझाइन

कोन-पॅटर्न बॉडी पुनर्निर्देशित प्रवाह 90° मधून वाल्व्ह संरचनेत दिशा बदल समाकलित करते. ही व्यवस्था सुसंगत पाईपिंग लेआउट्समध्ये एक वेगळी कोपर दूर करू शकते, कनेक्शनची संख्या कमी करू शकते आणि मर्यादित जागेत स्थापना सुलभ करू शकते.

• कॉम्पॅक्ट पाइपलाइन मार्ग:वाल्व स्थानावर प्रवाह-दिशा बदल समाकलित करते.
• प्रवाह नियमन:ग्लोब-व्हॉल्व्ह डिस्क आणि सीट प्रक्रिया माध्यमांच्या मार्गावर नियंत्रण ठेवतात.
• शट-ऑफ कामगिरी:आसन रचना औद्योगिक द्रव प्रणालींमध्ये अलगावला समर्थन देते.
• देखभाल प्रवेश:बोनेट आणि स्टेम असेंब्ली अंतर्गत ऑपरेटिंग घटकांमध्ये प्रवेश प्रदान करते.

मेटलिक बेलोज सीलिंग स्ट्रक्चर

धातूचा घुंगरू हलणाऱ्या स्टेमभोवती असतो आणि झडपाच्या ऑपरेशन दरम्यान विस्तारतो किंवा आकुंचन पावतो. हे प्रक्रिया माध्यम आणि बाह्य वातावरण यांच्यामध्ये अडथळा निर्माण करते, प्राथमिक स्टेम सील म्हणून पारंपारिक पॅकिंगवरील अवलंबित्व कमी करते.

बेलो आणि पॅकिंगसह ड्युअल सीलिंग

सीलिंग व्यवस्था दुय्यम PTFE किंवा ग्रेफाइट पॅकिंगसह धातूचा बेलो एकत्र करते.

• प्राथमिक सीलिंग:वाल्व्ह स्टेमच्या बाजूने बेलो प्रक्रिया-मध्यम गळती मर्यादित करते.
• दुय्यम सीलिंग:बेलोची अखंडता गमावल्यास पॅकिंग अतिरिक्त अडथळा प्रदान करते.
• ऑपरेटिंग स्थिरता:भारदस्त तापमान आणि वारंवार वाल्व ऑपरेशनच्या संपर्कात असलेल्या सिस्टममध्ये योग्य बेलो मटेरियल आणि ध्वनी यांत्रिक डिझाइन समर्थन सेवा.

हे कॉन्फिगरेशन विशेषतः स्टीम, थर्मल ऑइल आणि प्रक्रिया गॅस ऍप्लिकेशन्ससाठी संबंधित आहे जेथे बाह्य गळती नियंत्रण महत्वाचे आहे.

साहित्य आणि तांत्रिक तपशील

वेगवेगळ्या ऑपरेटिंग परिस्थितींसाठी सामग्रीची निवड

• GG25 आणि GGG40:औद्योगिक पाणी आणि उपयुक्तता प्रणालींसाठी त्यांच्या लागू ऑपरेटिंग रेटिंगमध्ये कास्ट आयरन आणि डक्टाइल लोह पर्याय.
• 1.0619+N (GS-C25):औद्योगिक दाब-युक्त अनुप्रयोगांसाठी कास्ट स्टील.
• 1.4308 (CF8) आणि 1.4408 (CF8M):गंज प्रतिकार आवश्यक सेवांसाठी स्टेनलेस स्टील पर्याय.
• SS316L आणि SS310S बेलो:भिन्न रासायनिक आणि थर्मल वातावरणासाठी पर्यायी स्टेनलेस स्टील ग्रेड.
• हॅस्टेलॉय सी बेलो:संक्षारक-मीडिया अनुप्रयोगांची मागणी करण्यासाठी मिश्रधातूचा पर्याय.
• स्टेलाइट हार्डफेसिंग:परिधान करण्यासाठी वर्धित प्रतिकार आवश्यक असलेल्या अनुप्रयोगांसाठी पर्यायी सीट आणि डिस्क पृष्ठभाग उपचार.

मीडिया आणि औद्योगिक अनुप्रयोग

डीआयएन स्टँडर्ड बेलोज सीलबंद अँगल ग्लोब व्हॉल्व्ह औद्योगिक प्रणालींसाठी अनुकूल आहे ज्यासाठी दिशात्मक प्रवाह बदल, द्रवपदार्थ नियंत्रित करणे आणि स्टेम गळती कमी करणे आवश्यक आहे.

• स्टीम सिस्टम:औद्योगिक वाफेचे वितरण आणि थर्मल प्रक्रिया — हे देखील पहाDIN मानक बेलो सीलबंद ग्लोब वाल्व.
• थर्मल ऑइल सर्किट्स:भारदस्त तापमानात कार्यरत उष्णता-हस्तांतरण प्रणाली — दडीआयएन मानक ग्लोब वाल्वसंबंधित सरळ-नमुना पर्याय आहे.
• पाणी परिसंचरण:औद्योगिक सुविधांमध्ये गरम आणि थंड पाण्याच्या पाइपलाइन.
• प्रक्रिया गॅस पाइपलाइन:गॅस-हँडलिंग सिस्टीम जेथे स्टेम सील करणे ही मुख्य रचना विचारात घेतली जाते.
• अमोनिया वनस्पती:योग्य सामग्री सुसंगतता आवश्यक प्रक्रिया प्रणाली.
• हीटिंग इंस्टॉलेशन्स:स्टीम किंवा थर्मल द्रव वापरून औद्योगिक उष्णता-हस्तांतरण नेटवर्क.

अँगल-बॉडी कॉन्फिगरेशन एका असेंब्लीमध्ये प्रवाह-दिशा बदल आणि वाल्व ऑपरेशन एकत्र करते, ज्यामुळे ते कॉम्पॅक्ट पाइपिंग लेआउटमध्ये उपयुक्त ठरते. संबंधित पाइपलाइन घटकांसाठी, कृपया पहाडीआयएन मानक चेक वाल्व, दडीआयएन मानक गेट वाल्व, आणि दDIN मानक Y प्रकार गाळणे.

वाल्व निवडीसाठी मुख्य तपशील

डीआयएन स्टँडर्ड बेलोज सीलबंद अँगल ग्लोब वाल्व्हचे खालील ऑपरेटिंग आणि इंस्टॉलेशन पॅरामीटर्स वापरून मूल्यांकन केले जाऊ शकते:

1. मध्यम:स्टीम, थर्मल तेल, पाणी, अमोनिया किंवा प्रक्रिया वायू.
2. ऑपरेटिंग अटी:डिझाइन दाब, सामान्य तापमान आणि कमाल ऑपरेटिंग तापमान.
3. पाइपलाइनचे परिमाण:DN आकार, कनेक्शन प्रकार, आणि प्रतिष्ठापन जागा.
4. साहित्य आवश्यकता:बॉडी, बोनेट, बेलो, सीट, डिस्क आणि पॅकिंग साहित्य.
5. वाल्व कार्य:प्रवाह नियमन, अलगाव किंवा दोन्हीचे संयोजन.
6. लागू मानक:आवश्यक DIN मानक, कनेक्शन परिमाणे आणि तपासणी आवश्यकता.

Zhongguan उत्पादन आणि तांत्रिक समर्थन

झेजियांग झोंगगुआन वाल्व मॅन्युफॅक्चर कं, लि.टियांजिन आणि वेन्झो येथे उत्पादन तळांसह 19 वर्षांहून अधिक काळ वाल्व उत्पादन आणि पुरवठ्यावर लक्ष केंद्रित केले आहे. टियांजिन बेसची स्थापना 2016 मध्ये करण्यात आली, त्यानंतर 2019 मध्ये ओबेई, योंगजिया, वेन्झो येथे झेजियांग कंपनीची स्थापना झाली.

त्याच्या उत्पादन श्रेणीचा समावेश आहेफुलपाखरू झडपा, बॉल वाल्व्ह, गेट वाल्व्ह, वाल्व तपासा, फूट व्हॉल्व्ह, स्ट्रेनर्स आणि कंट्रोल व्हॉल्व्ह. उत्पादन उपकरणांमध्ये व्हॉल्व्ह प्रेशर-चाचणी मशीन, व्हॉल्व्ह-सीट इन्स्टॉलेशन उपकरणे, शाफ्ट-स्लीव्ह इन्स्टॉलेशन उपकरणे आणि व्हॉल्व्ह-मार्किंग उपकरणे समाविष्ट आहेत.

तांत्रिक समर्थन ऑपरेटिंग तापमान आणि मध्यम प्रकारानुसार वाल्व निवड कव्हर करते. उत्पादन तपासणीमध्ये दबाव चाचणीचा समावेश होतो आणि कंपनी त्याच्या सेवा अटींनुसार पुष्टी केलेल्या गुणवत्तेशी संबंधित समस्यांसाठी विनामूल्य बदलीसह एक वर्षाची वॉरंटी प्रदान करते. तुम्ही आमचे पुनरावलोकन देखील करू शकताप्रमाणपत्रेआणिसहकारी प्रकरणे.

औद्योगिक स्टीम, थर्मल तेल, पाणी आणि वायू प्रणालींसाठी, दडीआयएन मानक कोन प्रकार बेलोज सीलबंद ग्लोब वाल्वकोन-पॅटर्न बॉडी, मेटॅलिक बेलोज स्टेम सीलिंग आणि औद्योगिक पाइपलाइन ऍप्लिकेशन्ससाठी अनेक मटेरियल पर्याय एकत्र करते. संपूर्ण एक्सप्लोर कराडीआयएन मानक औद्योगिक वाल्वसंबंधित पाइपलाइन घटकांसाठी श्रेणी.

वारंवार विचारले जाणारे प्रश्न

वाल्व कोणत्याही अभिमुखतेमध्ये स्थापित केले जाऊ शकते?

इन्स्टॉलेशनने व्हॉल्व्ह बॉडीवर दर्शविलेल्या प्रवाहाच्या दिशेचे पालन केले पाहिजे. अँगल बॉडीने इनलेट आणि आउटलेट पोर्ट परिभाषित केले आहेत, त्यामुळे पाइपिंग लेआउट इच्छित प्रवाह मार्गाशी जुळले पाहिजे.

घुंगरू घालण्याची किंवा अपयशाची सुरुवातीची चिन्हे कोणती आहेत?

स्टेम क्षेत्राभोवती बाह्य गळती, अस्थिर डाउनस्ट्रीम प्रेशर किंवा ऑपरेटिंग टॉर्कमध्ये लक्षणीय बदल हे बेलोज परिधान दर्शवू शकतात. दुय्यम पॅकिंग तात्पुरती सीलिंग प्रदान करू शकते, परंतु नुकसानाची पुष्टी झाल्यास बेलोची तपासणी केली पाहिजे आणि बदलली पाहिजे.

व्हॉल्व्हला ॲक्ट्युएटर बसवता येईल का?

व्हॉल्व्ह सुसंगत मॅन्युअल, वायवीय किंवा इलेक्ट्रिक ॲक्ट्युएटरसाठी माउंटिंग इंटरफेससह पुरवले जाऊ शकते. ॲक्ट्युएटरची निवड टॉर्क आवश्यकता, स्ट्रोक आणि विशिष्ट वाल्व आकाराच्या ऑपरेटिंग परिस्थितीवर अवलंबून असते.

फ्लँज स्थापनेदरम्यान काय तपासले पाहिजे?

फ्लँज संरेखन, गॅस्केट प्रकार आणि बोल्ट घट्ट करण्याचा क्रम तपासा. असमान बोल्ट लोड शरीर विकृत करू शकते किंवा गळती होऊ शकते, विशेषत: मोठ्या DN आकारांवर आणि उच्च दाब रेटिंगवर.

रिप्लेसमेंट बेलो आणि सीट घटक स्वतंत्रपणे उपलब्ध आहेत का?

रिप्लेसमेंट बेलो, सीट, डिस्क आणि पॅकिंग घटक सुसंगत वाल्व मॉडेलसाठी पुरवले जाऊ शकतात. योग्य भाग व्हॉल्व्ह आकार, दाब रेटिंग, शरीर सामग्री आणि मूलतः निर्दिष्ट केलेल्या बेलोज सामग्रीवर अवलंबून असतो.आमच्याशी संपर्क साधारिप्लेसमेंट कोटेशनसाठी मूळ तपशीलासह.
