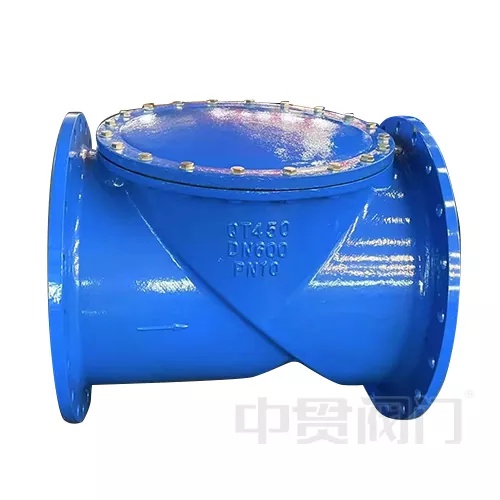

नॉन-रिटर्न फ्लॅप डिझाइन स्विंग चेक वाल्व

नॉन-रिटर्न फ्लॅप डिझाईन स्विंग चेक हे उच्च प्रवाह प्रणालींसाठी डिझाइन केले आहे (व्यास DN50-DN1200, दाब PN16-PN40), पूर्ण-बोअर प्रवाह वाहिनी (प्रवाह गुणांक Cv: 0.2-0.5) स्वयं-स्नेहन बिजागरांसह सुसज्ज, ॲब्रेसिव्ह हाताळू शकते आणि 5 मिमी तापमान ≤ पार्टल्ससाठी योग्य आहे. -30 ℃ ते 400 ℃. हे 316L स्टेनलेस स्टील, डुप्लेक्स स्टीलमध्ये उपलब्ध आहे. स्प्रिंग-फ्री डिझाइन देखभाल चक्र 8 वर्षांपेक्षा जास्त वाढवते आणि त्याची कार्यक्षमता पारंपारिक लिफ्ट चेक व्हॉल्व्हपेक्षा कितीतरी जास्त आहे. हे तेल पाइपलाइन, पॉवर प्लांट कंडेन्सेशन सिस्टम आणि रासायनिक संक्षारक माध्यम परिस्थितींसाठी योग्य आहे

स्ट्रक्चरल डिझाइन आणि कार्य तत्त्व

नॉन-रिटर्न फ्लॅप डिझाईन स्विंग चेक वाल्व स्ट्रक्चरल डिझाइन आणि कार्य तत्त्व प्रामुख्याने तीन भागांमध्ये विभागले जाऊ शकतात. सुरुवातीला, टिल्टेड फ्लॅप, नॉन-रिटर्न फ्लॅप डिझाइन स्विंग चेक वाल्व स्टेनलेस स्टील किंवा डुप्लेक्स स्टीलसह, पाईप व्यासाच्या 1/5~1/8 जाडीसह, आणि पृष्ठभाग हार्ड क्रोम प्लेटेड असू शकते. हे शीर्ष बिजागर पिनद्वारे वाल्व बॉडीशी जोडलेले आहे, टिल्ट कोन सामान्यतः ~5° आणि 5° ग्रॅव्हीटी आणि 5° प्रेशर वापरले जातात. जलद उघडणे आणि बंद करणे.

पुढे ते कमी प्रतिरोधक प्रवाह चॅनेलमध्ये वैशिष्ट्यीकृत आहे, कारण त्यात पूर्ण बोर डिझाइन आहे (फुल बोर), प्रवाह प्रतिरोध गुणांक (Kv मूल्य) पारंपारिक लिफ्ट चेक वाल्वपेक्षा 40%~60% कमी आहे; तसेच, फडफड उघडण्याचा कोन 75°~85° पर्यंत पोहोचतो, ज्यामुळे अशांततेमुळे होणारा दबाव कमी होतो आणि मोठ्या प्रवाहाच्या परिस्थितीसाठी (जसे की DN1200 वॉटर पाइपलाइन) योग्य आहे.

यामध्ये विविध सीलिंग सिस्टीम आहेत, नॉन-रिटर्न फ्लॅप डिझाइन स्विंग चेक व्हॉल्व्ह सीट EPDM, NBR किंवा मेटल हार्ड सीलमधून निवडले जाऊ शकते आणि गळती पातळी API 598 वर्ग IV मानक पूर्ण करते; बंद केल्यावर, फ्लॅप आणि सीलिंग पृष्ठभाग यांच्यातील संपर्क वेळ ≤0.2 सेकंद असतो, जो पाण्याच्या हातोड्याचा प्रभाव प्रभावीपणे प्रतिबंधित करतो. जेव्हा माध्यम पुढे वाहते तेव्हा दाब वाल्व डिस्कला उघडण्यासाठी ढकलतो; जेव्हा प्रवाह दर शून्यावर परत येतो किंवा उलट वाहतो तेव्हा वाल्व डिस्क स्वतःचे वजन आणि उलट दाबाच्या फरकामुळे आपोआप बंद होते.

विशिष्ट अनुप्रयोग क्षेत्र:

1. पाणी वनस्पती

2. कच्च्या तेलाच्या पाइपलाइनसाठी पंप आउटलेट बॅकफ्लो प्रतिबंध;

3. थर्मल पॉवर प्लांटसाठी कंडेन्सेट रिकव्हरी सिस्टम;

4. सांडपाणी प्रक्रिया संयंत्रांसाठी गाळ परतावा नियंत्रण;

5. रासायनिक वनस्पतींमध्ये संक्षारक माध्यमांसाठी (जसे की 50% सल्फ्यूरिक ऍसिड) इंटरसेप्शन संरक्षण.
