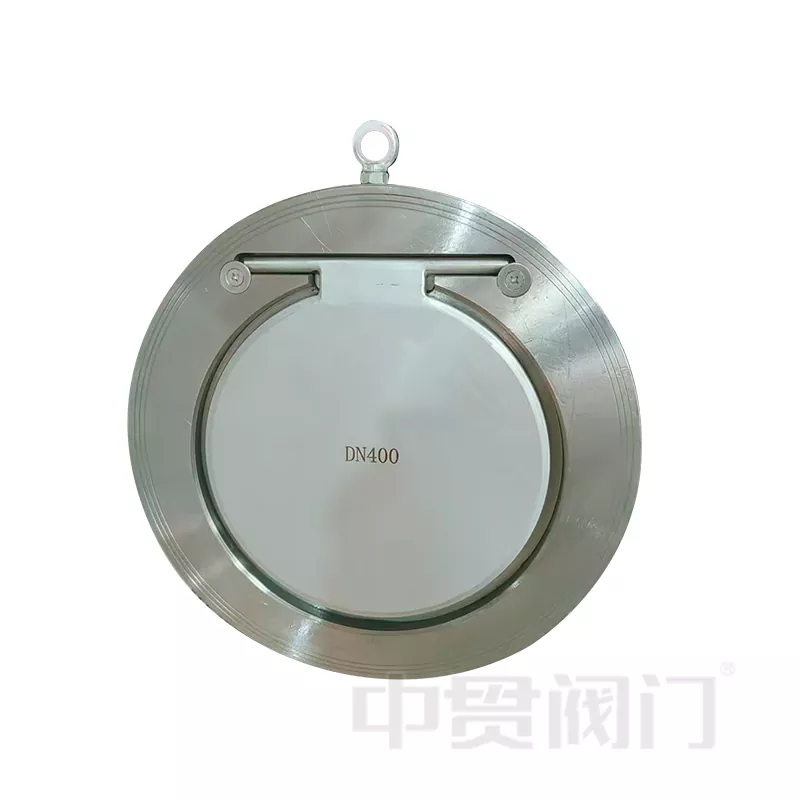

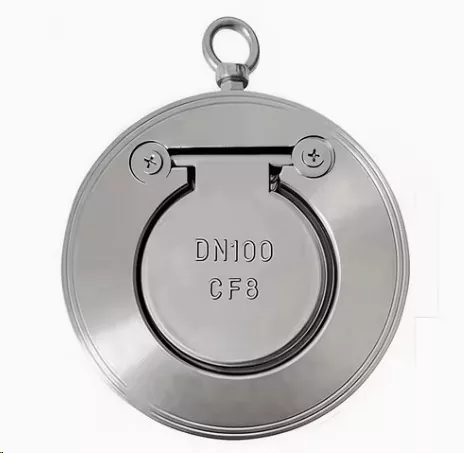

सिंगल डिस्क चेक वाल्व

दसिंगल डिस्क चेक वाल्वने लाँच केलेZhongguan झडपएक अत्यंत उपयुक्त औद्योगिक झडप आहे. त्याचे मुख्य कार्य म्हणजे द्रव किंवा वायू केवळ एकाच दिशेने वाहू देणे, बॅकफ्लो रोखणे.

हा व्हॉल्व्ह कल्पकतेने डिझाइन केलेला आहे, खूप लवकर प्रतिक्रिया देतो आणि स्थापित करणे सोपे आहे, कमी जागा घेतो. हे पाणी, तेल किंवा वायूच्या प्रवाहाची दिशा प्रभावीपणे नियंत्रित करू शकते. याचा वापर जलशुद्धीकरण केंद्र, पॉवर स्टेशन, केमिकल प्लांट, हीटिंग आणि एअर कंडिशनिंग सिस्टीम इ. मध्ये केला जाऊ शकतो. हा झडपा विशेषतः मजबूत आहे आणि उच्च दाब आणि उच्च तापमान सहन करू शकतो. बर्याच काळासाठी वापरल्यानंतरही ते तुटणार नाही आणि औद्योगिक पाइपलाइन प्रणालींमध्ये एक अतिशय विश्वासार्ह पर्याय आहे.

तांत्रिक फायदे: आमचे सिंगल डिस्क चेक वाल्व का निवडावे?

येथेZhongguan झडप, आम्ही समजतो की औद्योगिक सेटिंग्जमध्ये विश्वासार्हता गैर-निगोशिएबल आहे. आमचेसिंगल डिस्क चेक वाल्वफक्त एक घटक नाही; ही तुमच्या संपूर्ण पाइपलाइन प्रणालीसाठी सुरक्षिततेची हमी आहे.

1. अल्ट्रा-कॉम्पॅक्ट वेफर डिझाइन

आमच्या सर्वात विशिष्ट वैशिष्ट्यसिंगल डिस्क चेक वाल्वत्याचा लहान आकार आणि उत्कृष्ट अँटी-बॅकफ्लो कार्यप्रदर्शन आहे. अवजड, पारंपारिक चेक वाल्व्हच्या विपरीत, आम्ही प्रगत वापरलावेफर-प्रकार डिझाइन. सँडविचप्रमाणे, व्हॉल्व्ह थेट दोन पाईप फ्लँज्समध्ये चिकटलेला असतो. हे महत्त्वपूर्ण जागा वाचवते आणि स्थापनेचे वजन आणि खर्च कमी करते-2 .

2. उच्च दर्जाची सामग्री

आम्ही मानक तयार करतोसिंगल प्लेट चेक वाल्वउच्च दर्जाचा वापर करूनWCB कार्बन स्टील(कास्ट स्टील). ही सामग्री अत्यंत टिकाऊ आहे आणि वाल्वला कठोर वातावरण, उच्च दाब आणि अति तापमानाचा सामना करण्यास अनुमती देते.आणखी गरज आहे?आम्ही सानुकूल कास्टिंग ऑफर करतोस्टेनलेस स्टील (SS304, SS316) , ॲल्युमिनियम कांस्य, आणि इतर मिश्रधातू तुमच्या माध्यमाच्या संक्षारकतेवर अवलंबून असतात-1 .

3. डायनॅमिक सीलिंग आणि द्रुत प्रतिसाद

च्या आत असलेली डिस्कसिंगल डिस्क चेक वाल्वअतिशय संवेदनशील प्रतिसाद आहे. जेव्हा द्रव किंवा वायू पुढे वाहतो, तेव्हा डिस्क कमीतकमी प्रतिकार (कमी दाब ड्रॉप) सह त्वरित उघडते. ज्या क्षणी प्रवाह थांबतो किंवा उलटतो, डिस्क परत स्प्रिंग करते (गुरुत्वाकर्षण किंवा स्प्रिंग फोर्सच्या मदतीने) घट्ट सील तयार करते, विनाशकारी प्रतिबंध करतेपाण्याचा हातोडानुकसान-2 .

उत्पादन तपशील आणि डेटा शीट

अनुप्रयोग: आपण ते कुठे वापरू शकता?

हा बहुमुखी झडप अनेक औद्योगिक सेटिंग्जमध्ये वापरला जातो. आम्ही यशस्वीरित्या आमच्या पुरवठा केला आहेसिंगल डिस्क चेक वाल्वखालील क्षेत्रांसाठी:

• जल उपचार संयंत्रे: बॅकफ्लो दूषित होण्यापासून रोखण्यासाठी पाणीपुरवठा यंत्रणेमध्ये वापरले जाते -2.
• HVAC आणि बिल्डिंग ऑटोमेशन: थर्मल कार्यक्षमता राखण्यासाठी हीटिंग आणि एअर कंडिशनिंग सिस्टममध्ये स्थापित केले जाते.
• पॉवर प्लांट्स: कूलिंग सिस्टीममध्ये आवश्यक आहे जेणेकरून थंड पाणी परत वाहू नये, जनरेटर उपकरणांचे संरक्षण -2.
• पेट्रोकेमिकल: पाइपलाइनमधील तेल आणि वायूची वाहतूक सुरक्षितपणे हाताळते.

केस स्टडी: पंप संरक्षण

आग्नेय आशियातील एका पंपिंग स्टेशनला बॅकफ्लो वाढीमुळे वारंवार पंप फेफरे येत होते. पूर्वी, ते स्लो हेवी स्विंग चेक वाल्व्ह वापरत. आम्ही त्यांची प्रणाली आमच्यासह बदललीसिंगल डिस्क चेक वाल्व. जलद बंद होण्याच्या वैशिष्ट्याने वॉटर हॅमर काढून टाकला आणि हलक्या वजनाच्या डिझाइनमुळे त्यांच्या गर्दीच्या पंप रूममध्ये स्थापना करणे सोपे झाले.परिणाम:गेल्या 18 महिन्यांत शून्य पंप निकामी.

सिंगल डिस्क चेक वाल्व कसे कार्य करते

यंत्रणा सोपी परंतु अत्यंत प्रभावी आहे:

1. फॉरवर्ड फ्लो: माध्यमाचा दाब (पाणी/तेल/गॅस) डिस्कला सीटवरून ढकलतो. बिजागर किंचित फिरते, पूर्ण प्रवाहाला अनुमती देते.
2. रिव्हर्स फ्लो: जेव्हा अपस्ट्रीम दाब कमी होतो किंवा उलटतो, तेव्हा बॅकफ्लो सीटच्या विरूद्ध डिस्कला मागे ढकलतो.
3. सीलिंग: डिस्क त्वरित बंद होते, एक घट्ट सील तयार करते आणि उलट प्रवाह पूर्णपणे थांबवते -2.

तीन कठोर फॅक्टरी चाचण्या

आमचा कारखाना आंतरराष्ट्रीय मानकांशी टक्कर देणारी गुणवत्ता नियंत्रण प्रणाली वापरतो. आम्ही उत्पादित केलेल्या प्रत्येक वाल्वला कारखाना सोडण्यापूर्वी तीन कठोर "परीक्षा" घेणे आवश्यक आहे:

1. बॅकफ्लो प्रिव्हेंशन टेस्ट: आम्ही खात्री करतो की ज्या क्षणी प्रवाह थांबतो, डिस्क पूर्णपणे बसते, 0% गळती दर सोडून.
2. उच्च-दाब शेल चाचणी: आम्ही कास्टिंगची चाचणी घेण्यासाठी वास्तविक कामकाजाच्या दाबापेक्षा जास्त दाब वापरतो. यामुळे शरीराला तडे जाणार नाहीत किंवा घाम येणार नाही याची खात्री होते.
3. एकूण कार्यप्रदर्शन सिम्युलेशन: डिस्क सुरळीतपणे उघडते आणि चिकटविल्याशिवाय घट्ट बंद होते याची खात्री करण्यासाठी आम्ही वास्तविक-जगातील पाइपलाइन परिस्थितीचे अनुकरण करतो.

Zhongguan वाल्वने TS स्पेशल इक्विपमेंट मॅन्युफॅक्चरिंग परवाना, ISO9001, ISO14001, आणि OHSAS18001 -1 प्राप्त केला आहे. हे तीन टप्पे पार करणारे फक्त वाल्व्ह सोडले जातात.

स्थापना लवचिकता

आम्हाला माहित आहे की प्रत्येक पाइपलाइन वेगळी आहे. आमचेसिंगल डिस्क चेक वाल्वतुमच्याशी जुळवून घेते.

• क्षैतिज पाईप्स: मानक स्थापना.
• अनुलंब पाईप्स: व्हॉल्व्ह उभ्या ऊर्ध्वगामी प्रवाह अनुप्रयोगांमध्ये उत्तम प्रकारे कार्य करते. जेव्हा पंप थांबतो -2 तेव्हा गुरुत्वाकर्षण किंवा बॅकफ्लो वजनाने डिस्क प्रभावीपणे बंद होते.

सानुकूलन आणि पुरवठा साखळी फायदे

Zhongguan झडपनॉर्दर्न व्हॉल्व्ह पुरवठा साखळी (कास्ट आयरन) आणि दक्षिणी औद्योगिक वाल्व पुरवठा साखळी (कास्ट स्टील/स्टेनलेस) यांचे एकत्रीकरण आहे.-1 .

आम्ही "अनुरूप" सेवा ऑफर करतो:

• विशेष साहित्य: संक्षारक रसायने हाताळण्याची गरज आहे? आम्ही डिस्क आणि बॉडीसाठी स्टेनलेस स्टील 316 वर स्विच करू शकतो.
• विस्तारित स्टेम: भूमिगत दफन केलेल्या स्थापनेसाठी.
• ॲक्ट्युएटर रेडी: स्वयंचलित सिस्टीमसाठी (विनंतीनुसार) स्थिती मर्यादा स्विचसह एकत्रीकरण.

आमची वचनबद्धता:आम्ही केवळ बटरफ्लाय व्हॉल्व्हच्या आमच्या स्वतःच्या उत्पादनावरच लक्ष केंद्रित करत नाही तर आमच्या ग्राहकांना अधिक समृद्ध उत्पादन लाइन आणि अधिक विचारशील सेवा प्रदान करण्यासाठी संपूर्ण वाल्व पुरवठा साखळीच्या एकत्रीकरणावर देखील लक्ष केंद्रित करतो.

सिंगल डिस्क चेक वाल्व्हबद्दल वारंवार विचारले जाणारे प्रश्न

Q1: सिंगल डिस्क चेक वाल्व आणि ड्युअल डिस्क चेक वाल्वमध्ये मुख्य फरक काय आहे?
A1:आमचेसिंगल डिस्क चेक वाल्व(स्विंग प्रकार) साधारणपणे कमी-दाबाच्या बॅकफ्लोच्या विरूद्ध कडक सील प्रदान करते आणि मोठ्या आकारात (DN200+) "स्लॅमिंग" विरूद्ध अधिक टिकाऊ असते. सिंगल प्लेट डिझाइन काही स्प्रिंग-लोड केलेल्या ड्युअल प्लेट्सच्या तुलनेत एक मोठा प्रवाह क्षेत्र देते.

Q2: मी हा झडप अनुलंब स्थापित करू शकतो का?
A2:होय, जेथे प्रवाहाची दिशा आहे अशा उभ्या पाइपलाइनसाठी शिफारस केली जातेतळापासून वरपर्यंत. तथापि, वाल्व बॉडीवर चिन्हांकित केलेला प्रवाह बाण तपासणे महत्वाचे आहे. वरपासून खालपर्यंत उभ्या थेंबांसाठी, स्प्रिंग-लोडेड प्रकारास प्राधान्य दिले जाऊ शकते.

Q3: मी योग्य दाब रेटिंग कसे निवडू?
A3:आम्ही PN10 ते PN40 पर्यंत रेटिंग ऑफर करतो. आमचे अभियंते सहसा तुमच्या पाइपलाइनच्या कमाल दाबापेक्षा समान किंवा जास्त रेटिंग निवडण्याचा सल्ला देतात. उच्च-दाब स्टीम किंवा तेलासाठी, WCB सामग्री किमान मानक आहे.

Q4: उत्पादन आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन करते का?
A4:होय. आमचे बेस डिझाइन उत्कृष्ट असले तरी आम्ही आमचे उत्पादन करू शकतोसिंगल डिस्क चेक वाल्वपालन ​​करण्यासाठीGB, ANSI, JIS, DIN, किंवा BSतुमच्या फ्लँज ड्रिलिंग आवश्यकतांवर आधारित मानके-1 .

चौकशी पाठवा

Zhongguan वाल्व: विश्वसनीय गुणवत्ता, सानुकूलित उपाय.

आमच्याकडे 19 वर्षांपेक्षा जास्त अनुभव असलेले दोन उत्पादन तळ (टियांजिन आणि वेन्झो) आहेत. आम्ही जलद वितरण आणि उच्च-गुणवत्तेच्या उत्पादनांची हमी देतो.
