फुलपाखरू वाल्व्हची निवड

ची फुलपाखरू प्लेटफुलपाखरू झडपपाईपच्या व्यासाच्या दिशेने स्थापित केले आहे. फुलपाखरू वाल्व्हमध्ये एक साधी रचना, लहान आकार, हलके वजन, फक्त काही भाग आहेत आणि द्रुतपणे उघडण्यासाठी आणि जवळ, ऑपरेट करण्यासाठी सोपे करण्यासाठी 90 ° फिरविणे आवश्यक आहे आणि वाल्व्हमध्ये फ्लुइड कंट्रोल वैशिष्ट्ये चांगली आहेत. जेव्हा फुलपाखरू वाल्व पूर्णपणे खुल्या स्थितीत असते, तेव्हा फुलपाखरू प्लेटची जाडी जेव्हा वाल्व्हच्या शरीरातून वाहते तेव्हा मध्यम प्रतिकार असते, म्हणून वाल्वद्वारे व्युत्पन्न केलेला दबाव ड्रॉप खूपच लहान असतो, म्हणून त्यात चांगली प्रवाह नियंत्रण वैशिष्ट्ये असतात.

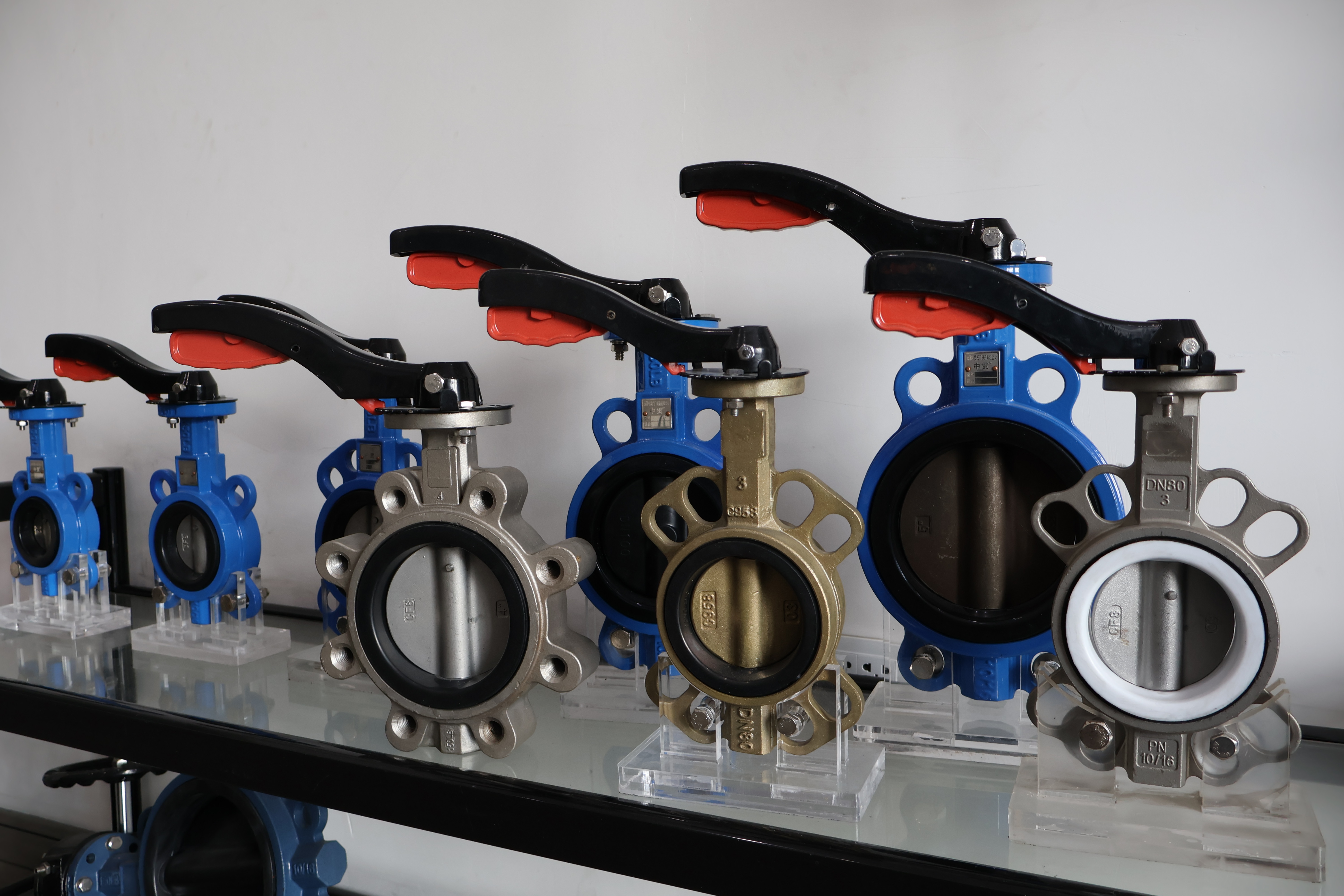

जर अफुलपाखरू झडपफ्लो कंट्रोल म्हणून वापरणे आवश्यक आहे, मुख्य गोष्ट म्हणजे वाल्वचा योग्य आकार आणि प्रकार निवडणे. फुलपाखरू वाल्व्हचे स्ट्रक्चरल तत्व विशेषतः मोठ्या व्यासाचे वाल्व तयार करण्यासाठी योग्य आहे. दोन सामान्यतः वापरल्या जाणार्‍या फुलपाखरू वाल्व्ह आहेत: क्लॅम्प-टाइप फुलपाखरू वाल्व आणि फ्लॅन्जेड फुलपाखरू वाल्व. क्लॅम्प बटरफ्लाय वाल्व म्हणजे वाल्व्हला दोन पाइपलाइन फ्लॅन्ज दरम्यान स्टड बोल्टसह जोडणे आणि फ्लॅन्जेड बटरफ्लाय वाल्व फ्लॅंजसह एक झडप आहे आणि वाल्व्हच्या दोन्ही टोकावरील फ्लॅन्ज बोल्टसह पाइपलाइन फ्लॅंजशी जोडलेले आहेत.

पाइपलाइन सिस्टमच्या ऑन-ऑफ आणि फ्लो कंट्रोलची जाणीव करण्यासाठी एक घटक म्हणून, फुलपाखरू वाल्व्ह पेट्रोलियम, रासायनिक उद्योग, धातुशास्त्र, जलविद्युत इत्यादी बर्‍याच क्षेत्रात मोठ्या प्रमाणात वापरला गेला आहे. सुप्रसिद्ध फुलपाखरू वाल्व तंत्रज्ञानामध्ये, त्याचे सीलिंग फॉर्म मुख्यतः सीलिंग सामग्री असते, ते प्रतिरोधकतेचे प्रतिरोधक असते, ते प्रतिरोधकतेचे प्रतिरोधक असते, ते प्रतिरोधकतेचे प्रतिरोधक असते, ते प्रतिरोधकतेचे प्रतिरोधक असते, ते तापमानात असते, ते तापमानात असते, ते तापमानातच असते, ते तापमानात असते, ते उच्चतेचे प्रतिरोध असते, तर ते तापमानात असते, ते उच्चतेचे प्रतिरोधक असते, तर ते तापमानात असते, तर ते तापमानात असते, तर ते उच्च प्रतिरोधक असतात, तर ते उच्च प्रतिरोधक असतात, तेवढेच तापमानात असते, तर ते तापमानातच असते, ते उच्चतेचे प्रमाण असते, तर ते उच्च प्रतिरोधक असतात, तर ते उच्च प्रतिरोधक असतात, तर तेथूनच प्रतिकूलता असते. प्रतिकार, प्रतिकार आणि इतर उद्योग.

सध्या, एक तुलनेने प्रगत फुलपाखरू वाल्व एक तीन-विकृत धातूचा हार्ड सील फुलपाखरू वाल्व आहे, झडप शरीर आणि वाल्व सीट एकत्रित घटक आहेत आणि वाल्व सीट सीलच्या पृष्ठभागाचा थर तापमान-प्रतिरोधक आणि गंज-प्रतिरोधक मिश्र धातु सामग्रीसह वेल्डेड आहे. मल्टी-लेयर सॉफ्ट-स्टॅक्ड सीलिंग रिंग वाल्व प्लेटवर निश्चित केली जाते, पारंपारिक फुलपाखरू वाल्व्ह, लाइट ऑपरेशन, फ्रिक्शनलेस ओपनिंग आणि क्लोजिंगच्या तुलनेत या प्रकारच्या फुलपाखरू वाल्व्हमध्ये उच्च तापमान प्रतिरोध आहे आणि क्लोजिंग असताना ट्रान्समिशन यंत्रणेच्या टॉर्कच्या वाढीसह सीलची भरपाई होते, ज्यामुळे बटरफ्लाय वाल्व्हची सीलिंग कामगिरी सुधारते.

तथापि, या फुलपाखरू वाल्व्हला अद्याप वापरादरम्यान खालील समस्या आहेत:

1. मल्टी-लेयर मऊ आणि हार्ड स्टॅक्ड सीलिंग रिंग वाल्व प्लेटवर निश्चित केली जात असल्याने, जेव्हा वाल्व प्लेट सामान्यत: खुली असते, मध्यम त्याच्या सीलिंग पृष्ठभागावर एक सकारात्मक स्कॉरिंग बनते आणि मेटल शीट इंटरलेयरमधील मऊ सीलिंग बेल्ट थेट इरोशनमुळे प्रभावित होते.

२. स्ट्रक्चरल परिस्थितीनुसार मर्यादित, रचना डीएन २०० च्या खाली व्यास असलेल्या वाल्व्हसाठी योग्य नाही, कारण वाल्व प्लेटची एकूण रचना खूपच जाड आहे आणि प्रवाह प्रतिरोध मोठा आहे.

3. तीन विलक्षण संरचनेच्या तत्त्वामुळे, वाल्व प्लेटच्या सीलिंग पृष्ठभागावरील सीलिंग आणि वाल्व सीट दरम्यान वाल्व प्लेट ट्रान्समिशन डिव्हाइसच्या टॉर्कद्वारे वाल्व सीटवर दाबणे आहे. सकारात्मक प्रवाह स्थितीत, मध्यम दाब जितके जास्त असेल तितके सीलिंग आणि एक्सट्रूजन अधिक घट्ट. जेव्हा फ्लो चॅनेल मध्यम उलट केले जाते, मध्यम दबाव वाढीसह, वाल्व प्लेट आणि वाल्व सीट दरम्यान युनिट पॉझिटिव्ह प्रेशर मध्यम दाबापेक्षा कमी असतो आणि सील गळती होऊ लागते.

हाय-परफॉरमन्स तीन-सेंटर्ट्रिक टू-वे हार्ड सील बटरफ्लाय वाल्व्ह, ज्यामध्ये: वाल्व सीट सीलिंग रिंग मऊ टी-आकाराच्या सीलिंग रिंगच्या दोन्ही बाजूंनी स्टेनलेस स्टीलच्या चादरीच्या एकाधिक थरांनी बनलेली आहे. वाल्व प्लेटची सीलिंग पृष्ठभाग आणि वाल्व सीट एक तिरकस शंकूच्या आकाराची रचना आहे आणि तापमान-प्रतिरोधक आणि गंज-प्रतिरोधक मिश्र धातु सामग्री वाल्व प्लेटच्या तिरकस शंकूच्या पृष्ठभागावर सर्फेस करीत आहे; एक अशी रचना ज्यामध्ये वसंत reat तु समायोजित रिंग प्रेशर प्लेट आणि प्रेशर प्लेटवरील समायोजिंग बोल्ट दरम्यान एकत्रित केले जाते.

ही रचना शाफ्ट स्लीव्ह आणि वाल्व्ह बॉडी आणि मध्यम दाब अंतर्गत वाल्व स्टेमच्या लवचिक विकृती दरम्यान सहिष्णुता झोनची प्रभावीपणे भरपाई करते आणि द्वि-मार्ग इंटरचेंज करण्यायोग्य मीडिया वाहतुकीच्या प्रक्रियेत वाल्व्हची सीलिंग समस्या सोडवते. सीलिंग रिंग मऊ टी-आकाराच्या दोन्ही बाजूंनी मल्टी-लेयर स्टेनलेस स्टील शीट्ससह बनलेली आहे, ज्यात मेटल हार्ड सीलिंग आणि सॉफ्ट सीलिंगचे दुहेरी फायदे आहेत आणि कमी तापमान आणि उच्च तापमानाची पर्वा न करता शून्य गळती सीलिंग कामगिरी आहे.

चाचणी हे सिद्ध करते की जेव्हा टाकी सकारात्मक प्रवाह स्थितीत असते (मध्यम प्रवाहाची दिशा फुलपाखरू प्लेटच्या रोटेशन डायरेक्शन प्रमाणेच असते), सीलिंग पृष्ठभागाचा दबाव ट्रांसमिशन डिव्हाइसच्या टॉर्कद्वारे आणि वाल्व प्लेटवरील मध्यम दाबाचा प्रभाव तयार केला जातो. जेव्हा फॉरवर्ड माध्यमाचा दबाव वाढतो, तेव्हा वाल्व प्लेटच्या तिरकस शंकूच्या पृष्ठभागाची आणि झडप सीटच्या सीलिंग पृष्ठभागाची पिळवटून टाकते, सीलिंग प्रभाव. उलट प्रवाह स्थितीत, डिस्क आणि सीट दरम्यानचा शिक्का अ‍ॅक्ट्युएटरच्या टॉर्कद्वारे सीटच्या विरूद्ध दाबला जातो. उलट माध्यमाच्या दाबाच्या वाढीसह, जेव्हा वाल्व प्लेट आणि वाल्व सीट दरम्यान युनिट पॉझिटिव्ह प्रेशर मध्यम दाबापेक्षा कमी असेल, तेव्हा लोडनंतर समायोजित रिंगच्या वसंत by तुद्वारे साठवलेली विकृती उर्जा वाल्व प्लेटच्या घट्ट दाबाची भरपाई करते आणि स्वयंचलित नुकसान भरपाईची भूमिका निभावण्यासाठी वाल्व सीटच्या सीलिंग पृष्ठभागाची भरपाई करते. म्हणूनच, युटिलिटी मॉडेल उघडकीस पूर्वीच्या कलेसारखे नाही, वाल्व प्लेटवर एक मऊ आणि हार्ड मल्टी-लेयर सीलिंग रिंग स्थापित केली जाते, परंतु वाल्व्ह बॉडीवर थेट स्थापित केली जाते, आणि एक समायोजित रिंग प्रेसिंग प्लेटच्या मध्यभागी आणि वाल्व सीटच्या मध्यभागी दोन-मार्ग हार्ड सीलिंग मोड जोडली जाते. हे गेट वाल्व्ह, ग्लोब वाल्व्ह आणि बॉल वाल्व्हची जागा घेईल.
